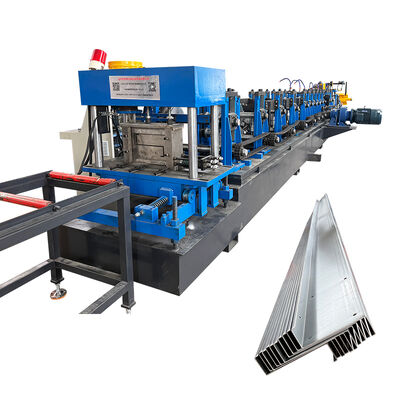

Línea de producción automática completa de cambio rápido de C a Z máquina de moldeado de rodillos con apilador automático
Esta línea de producción totalmente automatizada cuenta con una máquina de formación de rollos de cambio rápido de C a Z con apilador automático integrado,diseñados para un funcionamiento eficiente y continuo en entornos de fabricación industrial.
Especificaciones clave
- Materiales adecuados: acero en bandas
- Velocidad de trabajo: 8 a 10 m/min (excepto perforar y cortar)
- Potencia del motor principal: 11,5 kW con reducción cicloidal
- Potencia de la estación hidráulica: 7,5 kW
- Sistema de control eléctrico: sistema de control PLC con marca famosa
- espesor del material: 1-3 mm
- Diámetro del eje: 80 mm
- Estaciones de rodillos: 12 estaciones
- Eje de expansión del material: 200-600 mm
- Dimensiones: 11 × 1,3 × 1,35 metros
- Modo de conducción: transmisión en cadena
- Tensión eléctrica: 380V de 3 fases 50HZ o según las necesidades del cliente
- Material de los rodillos: acero forjado de alta calidad 45# con tratamiento apagado
- Material de corte: acero de molde CR12 con tratamiento de amortiguación
- Funcionamiento continuo: capacidad de 24 horas
- Trabajadores requeridos: 1-2 operarios
Parámetros técnicos
| Parámetro |
Especificación |
| Nombre del producto |
Máquina de moldeo de rodillos de cambio rápido de C a Z |
| Perfil |
En forma de C, Z, U. |
| Tipo de material |
De acero galvanizado |
| El grosor |
1.5-3.0 mm |
| Cede al estrés |
Q235 a 345 Mpa |
| Velocidad de formación máxima |
Entre 10 y 15 m/min |
| Material de los rodillos |
Acero de rodamiento GCr15 |
| Tipo accionado por rodillos |
Transmisión en cadena |
| El controlador |
PLC (computador de control de velocidad) |
| Operación |
Pantalla táctil y botón |
| Presión del sistema hidráulico |
20 MPa |
| Potencia del motor principal |
18.5-22 KW |
| Potencia del motor de la estación hidráulica |
5.5 KW |
| Dimensión (L × W × H) |
Aproximadamente 10000 × 1000 × 1500 mm |
| Peso |
Alrededor de 10000 KG |
Configuración técnica principal
| Componente |
Especificación |
| Configuraciones |
Descargador manual, plataforma de guía, nivelador de tira de 9 ejes, máquina principal de formación de rollos, motor hidráulico, dispositivo de prepunción, dispositivo de precorte, estación hidráulica, control PLC, mesa de soporte |
| Sistema de control |
Pantalla táctil del codificador del inversor PLC |
| Cuadro principal |
400 mm de haz de H |
| Potencia total |
22 kw |
| Fuente de alimentación |
380 V, de 3 fases, de 50 Hz |
| Velocidad de formación |
12-24 m/min. |
| Estación de rodadura |
18 puestos |
| Capacidad del descolador |
3.5 toneladas |
| Diámetro del rodillo |
80 mm |
| Ancho efectivo |
80 a 300 mm |
| espesor de alimentación |
1.5-3.0 mm |
| El espesor del tablero trasero |
20 mm |
| Estándar del cortador |
GCr12 |
| Estándar de rodillos |
Gcr15# |
| Tamaño general |
Aproximadamente 8500 × 1000 × 1400 mm |
| Peso total |
Alrededor de 10T |
| Personalización |
Según las necesidades del cliente |
Nota: Todos los parámetros técnicos pueden modificarse según las necesidades del usuario y se proporcionan únicamente como referencia.
Especificaciones del componente
Desenrollador manual
Capacidad máxima: 5T
Dispositivo de pre-corte y dispositivo de pre-punción
Motor hidráulico con accionamiento por corte en matrices de longitud fija controlado por ordenador por PLC
- Tolerancia de longitud de corte: ±2 mm
- Material: GCr12 con tratamiento apagado a 60-62°C
Sistema hidráulico
Incluye motor eléctrico, depósito hidráulico, bomba de aceite hidráulica y válvula electromagnética
Potencia: 22 KW
Sistema de control
Sistema de control PLC con pantalla táctil a color para longitud ajustable del objetivo
Modo informático: automático o manual
El codificador
Contador de longitud con modulación de pulso

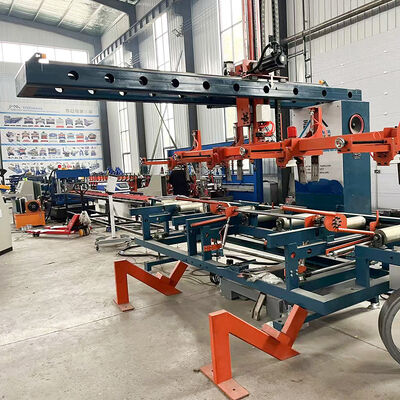

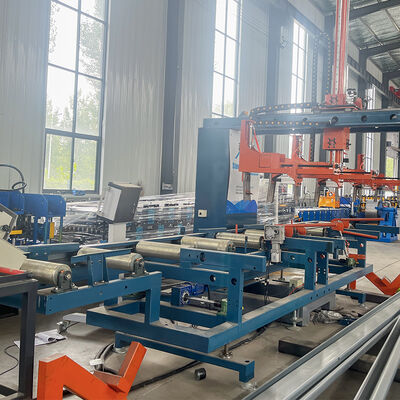

Pilas simples
Se utiliza para cargar la placa formada
Preguntas frecuentes
P1: ¿Es usted fabricante o empresa comercial?
R1: Somos fabricantes
P2: ¿Tiene ingenieros en el extranjero?
R2: Sí, no sólo proporcionamos ingenieros en el extranjero, sino que también proporcionamos capacitación técnica.
P3: ¿Provee soluciones personalizadas?
A3: Claro, podemos diseñar el equipo de acuerdo con su solicitud. Somos diseñadores y fabricantes profesionales de máquinas de formación de chapa metálica.
P4: ¿Cómo hace su fábrica con respecto al control de calidad?
A4: No hay tolerancia con respecto al control de calidad. El control de calidad cumple con ISO 9001. Cada máquina debe pasar las pruebas en funcionamiento antes de ser empacada para su envío.
P5: ¿Cómo puedo confiar en usted que las máquinas pasaron las pruebas de funcionamiento antes de su envío?
A5: 1) Grabamos el video de prueba para su referencia
2) Te damos la bienvenida a visitarnos y probar la máquina por ti mismo en nuestra fábrica.
P6: ¿Tiene soporte postventa?
R6: Sí, estaremos encantados de asesorarle y también contamos con técnicos expertos disponibles para instalarlo o mantenerlo en su lugar.
P7: ¿Puedo visitar su fábrica para revisar las máquinas en el sitio? ¿Qué debo traer cuando visite su fábrica?
A7: Somos fabricantes, y damos la bienvenida a los clientes a visitar nuestra fábrica. Para el diseño y desarrollo de productos especiales, le pedimos que traiga una pieza de material de prueba para probar en nuestras máquinas en el sitio.
P8: ¿Cuáles son sus términos de pago y tiempo de entrega?
A8: Preferimos el 30% como depósito por T/T, el 70% de pago por T/T después de que inspeccione la máquina bien y antes de la entrega.Vamos a organizar la producciónEl tiempo de entrega es de unos 60-70 días.
