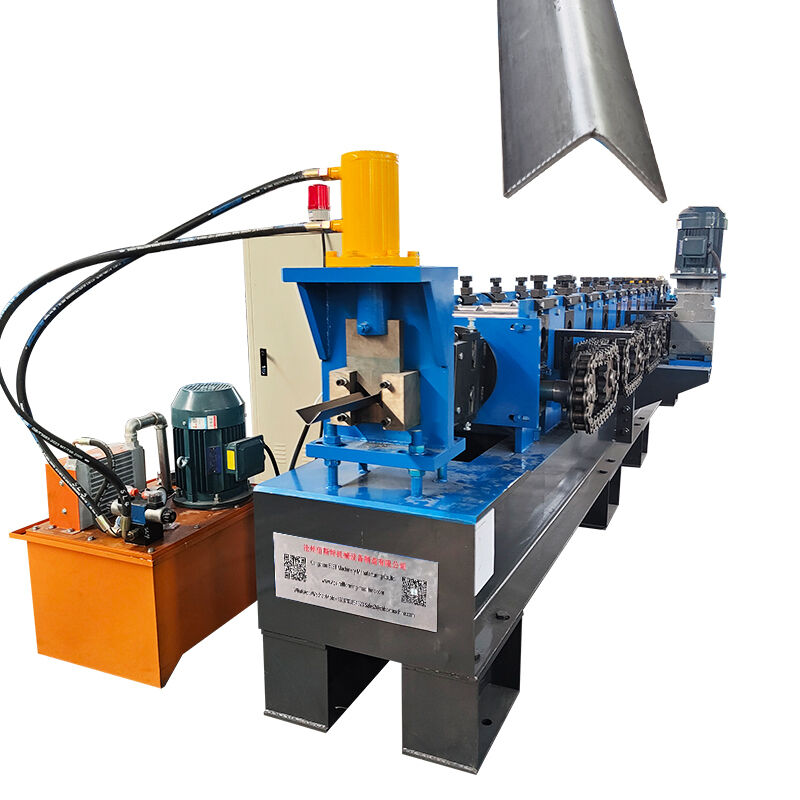

Automática de acero negro 20x50 ángulo de acero haciendo máquina de formación de rodillos
Automática de acero negro 20x50 ángulo de acero para la fabricación de rollo de la máquina de formación de características:
1) Tomar la producción continua, no hay necesidad de cambiar los rodillos en la sección de moldeado en bruto.
2) la máquina de moldeado de rodillos de acero terminada con una buena planitud tiene un buen rendimiento de presión de flexión,
corte automático de longitud fija, punción automática, alto grado de automatización, rápido y fácil
instalación,
3) el producto puede utilizarse como edificios industriales y civiles de tamaño medio la estructura de fuerza principal, tales como
Fabricas, almacenes, garajes de máquinas, hangares, salas de exposiciones, teatros, estadios, ferias
soporte de carga de pared plana.
1. Automática Acero negro 20x50 Ángulo de acero para la fabricación de componentes de la máquina de formación de rollos
| - No, no es así. |
Nombre |
Unidad |
Cuánto tiempo |
| 1 |
Decoiler |
conjunto |
1 |
| 2 |
Playa de entrada |
conjunto |
1 |
| 3 |
Máquina principal para la formación de rollos |
conjunto |
1 |
| 4 |
Sistema de corte |
conjunto |
1 |
| 5 |
punzamiento |
conjunto |
1 |
| 6 |
Cuadro de salida |
conjunto |
1 |
| 7 |
Sistema de control (PLC) |
conjunto |
1 |
| 8 |
el sistema hidráulico Estación |
conjunto |
1 |
NOTA: Todos los parámetros técnicos pueden modificarse de acuerdo con las necesidades del usuario, y sólo a título de referencia.
2. Automática de acero negro 20x50 ángulo de acero para la fabricación de rollos de formación de la máquina especificación
Decoiler
1) Características:
Mandril y el sótano son los dos componentes de la desenrolladora, el mandril se contrae expandiéndose por dispositivo mecánico manualmente, después de fijar la bobina al mandril,Luego poner de nuevo la bobina con mandril juntos en el sótano.
2) Potencia: Ninguna
3) Potencia de apertura y cierre de los segmentos: Mecánica
4) Potencia de rotación del segmento: sistema de tracción por formación
5) Número de segmentos: 4
6) Rango de expansión del segmento: 480 ~ 520 mm
7) Altura del centro del mandril: 0,65 m
8) Velocidad de alimentación con empuje: 0~30 m/min
9) Tamaño aproximado: 1,5 m * 1,1 m * 1,2 m
10) Regulación de la velocidad: mediante freno mecánico
11) Métodos de funcionamiento: manual.
Material de alimentación
1) Características: Garantizar una alimentación del material suave y precisa.
2) Componentes: plataforma de placa de acero, dos rodillos de lanzamiento, bloque de frenado de posición.
3) La bobina se guía en la posición correcta y se pasa al equipo de formación de rollos.

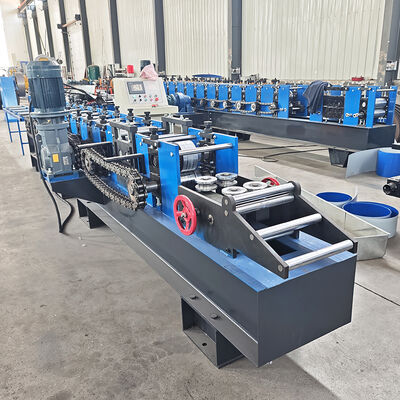

Parte de la máquina de lámina de techado recubierta de color principal
1) Rodillos: diseñados por ingenieros superiores con software Auto-cad, fabricados con acero de alta calidad 45# por máquinas CNC y recubiertos con cromo duro
2) Eje: 70 mm fabricado con acero de alta calidad 45 # por máquinas herramientas CNC
3) Cuadro de apoyo: tablero de acero para guiar el sótano de la estación de formación
4) Los productos terminados cambiarán si se utilizan diferentes materiales y espesores
5) Conducción de la máquina: por una cadena de una pulgada

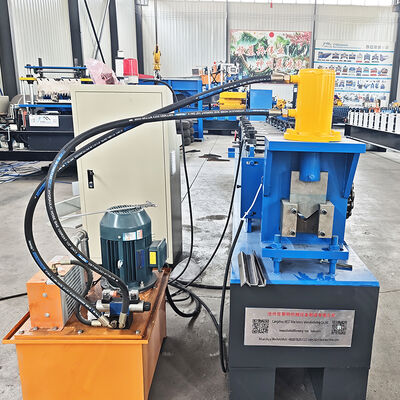

Cortado hidráulico
1) Función: la acción de corte es controlada por PLC. La máquina principal se detiene automáticamente y el corte tendrá lugar. Después del corte, la máquina principal se iniciará automáticamente.
2) Energía: estación hidráulica
3) Marco: marco de acero de soldadura
4) Interruptor de curso: interruptor fotoeléctrico sin contacto
5) Cortar antes de la formación: cortar la hoja después de la formación del rollo a la longitud requerida
6) Medición de longitud: medición automática de longitud
(5) Codificador
El contador mide la longitud y modula los pulsos.
(6)Pilas sencillas
Se utiliza para cargar la placa formada.
Automatica Acero negro 20x50 ángulo de acero para hacer rollos de la máquina de moldeo Parámetros del producto
|
|
|
Tipo de producto
|
IGP y IGPP
|
|
El grosor
|
1.5-3 mm
|
|
Fuerza de rendimiento
|
235Mpa a 350Mpa
|
|
|
|
Operación
|
Opción manual/hidráulica
|
|
Capacidad de peso
|
5 toneladas
|
|
|
|
Estación de rodillos
|
18 líneas
|
|
Diámetro del eje
|
de una longitud de 80 a 90 mm
|
|
Material de los rodillos
|
Acero de rodamientos
|
|
Material del eje
|
Acero 45* con cromo 0,05 mm
|
|
Transmisión
|
Cadenas
|
|
|
|
Operar
|
El sistema hidráulico automático
|
|
Material de las hojas
|
Se trata de un sistema de control de la calidad.
|
|
|
|
Motor de bomba para cortadores
|
7.5KW
|
|
Motor principal
|
11KW
|
|
Válvula de tensión
|
380V 50Hz de 3 fases
|
|
|
|
Caja eléctrica
|
Sistema de control PLC, Invertidor
|
|
Lenguaje
|
Inglés / chino
|
|
7
|
Velocidad
|
15-30M/min
|
3.Automática de acero negro 20x50 ángulo de acero para la fabricación de rollo de la máquina de formación de flujo de trabajo:
4Nuestro servicio:
- ¿ Qué pasa?elM.el método
La máquina principal está desnuda; la caja de control de la computadora está embalada por una caja de cartón
Transporte
Todas las máquinas necesitan uno.4Contenedor de 0 pies para contener
Plazo de pago
30% de depósito por T/T por adelantado y 70% de saldo después de la confirmación de la inspección antes del envío
Tiempo de entrega
En el interior40días después de recibir el depósito
Servicio yGarantización:
1).NoOfrecemos a nuestros clientes 24 meses de garantía.
2)Cualquier pieza dañada debido a un problema de calidad será cambiada gratis dentro de los primeros dos años.
3)Se proporciona una guía técnica durante toda la vida útil de la máquina.
4)Se prestarán servicios en el extranjero, pero los compradores pagarán cualquier costo que se incurra.
