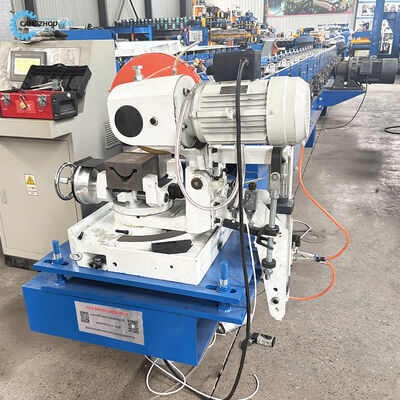

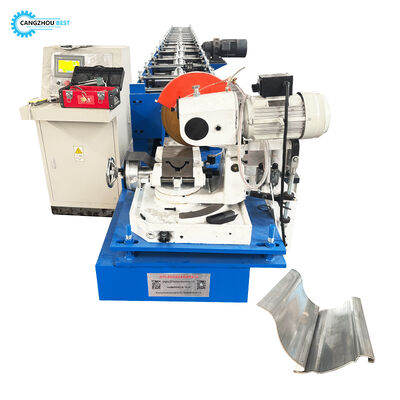

Máquina formadora de rodillos para canalones de acero inoxidable con corte de sierra personalizado

Máquina de moldeado de rodillos de barranco de acero inoxidable de corte de sierra personalizada

Aplicación de la máquina de moldeado de barrancos de acero inoxidable

El producto formado por rollos es más duradero que el tubo de ppc tradicional y no es fácil de envejecer.
Esto hará que el proyecto sea más integrado y ayudará a mejorar la imagen de todo el proyecto.
Máquina de flexión de tubos de drenaje utilizada para doblar el tubo formado por rollos, para conectar el tubo de drenaje y el tubo de codos.

El flujo de trabajo de la máquina de moldeado de rodillos en canaletas de acero inoxidable
Decoiler ---- alimentación ---- formación de rollos ---- corte a la longitud ---- tabla de salida

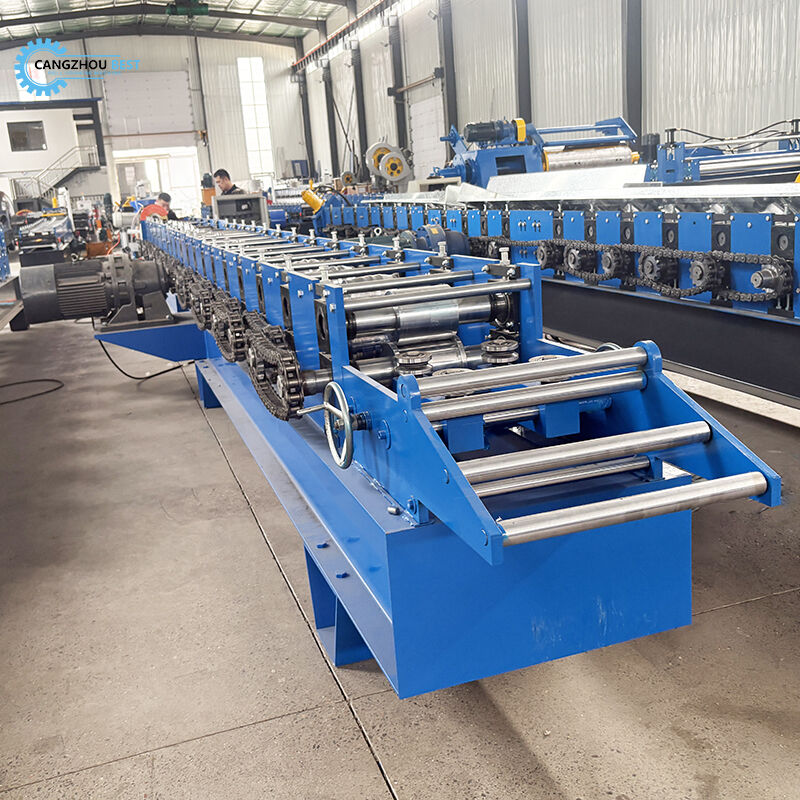

Máquina de moldeado de rodillos de barrancos de acero inoxidable

Datos técnicos de la máquina de moldeado de barrancos de acero inoxidable

1) Descolador
Tipo de descolador: descolador manual
Expansión manual
Decoilado impasible
Capacidad de peso: 3 toneladas

2) Dispositivo de alimentación
Función: Se utiliza para liberar la cabeza de la bobina y introducirla en la máquina de moldeo.

3) Rollo Ex-
Diámetro del eje principal: ¢ 76 mm
Formación de rodillos: 15 grupos
Material del eje principal: acero 45# de primer grado, calentado y apagado
Material del rodillo: acero de alta calidad 45#, proceso apagado y calentado, superficie con cromo duro de 0,05 mm.
Velocidad de formación: 0-15 m/min
Tipo de inmersión: cadena de transmisión
Material de la cadena: acero 45 #.
Las demás máquinas y aparatos de construcción:
Base de la máquina: acero en forma de H 36#
Espesor de acero de fama: S18 mm

Potencia principal: 5,5 kW

4) Dispositivo de corte y estación hidráulica
Tipo de corte: corte hidráulico
Potencia hidráulica: alrededor de 4 kW

Cuchilla hidráulica y material del cortador: C r12 Mov, proceso de amortiguación
Tolerancia de longitud de corte: +/- 2 mm

5) Sistema eléctrico
Voltagem: 380V, 3 fases y 50 Hz
PLC Sistema de control eléctrico: Junta japonesa de PLC
Sistema de control de frecuencia del codificador: Marca
Pantalla táctil: Marca
Transductor: ABB
Tamaño del tablero de control del PLC: 700 mm ((L) x 1000 mm ((H) x 300 mm ((W)

6) Tabla de apoyo
Tabla de apoyo sencilla sin potencia
Para apoyar el perfil después del corte
