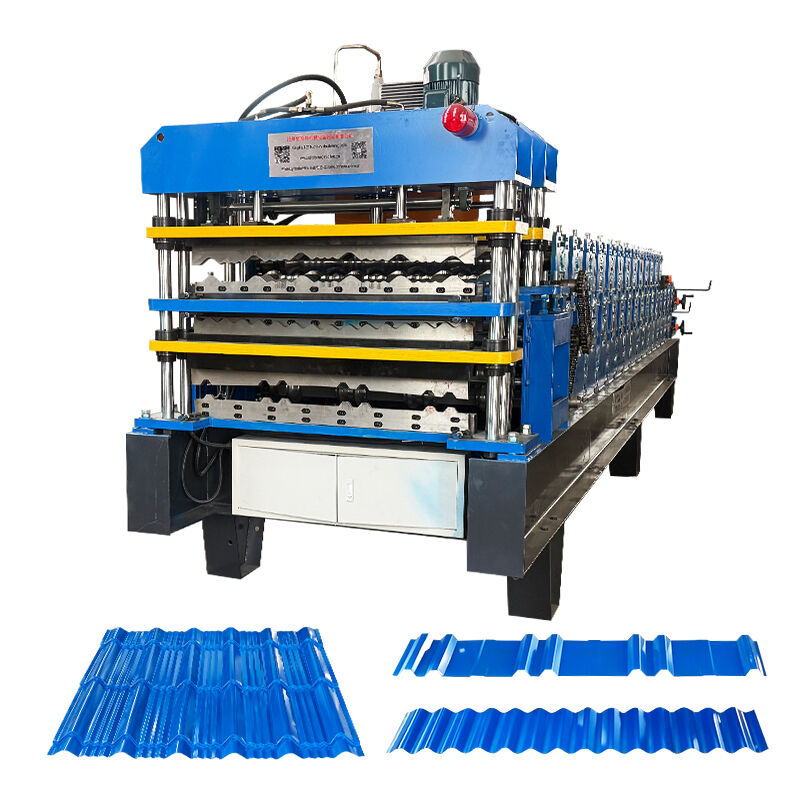

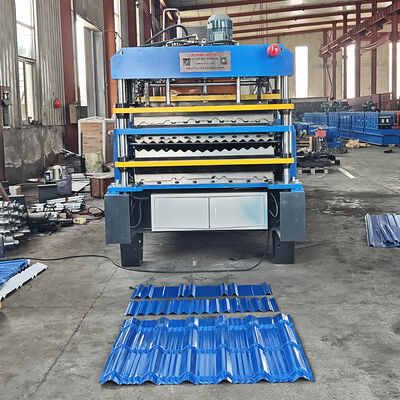

Máquina formadora de rollos integrada de una sola capa y dos pisos 3 en 1

Máquina Formadora de Rollos Integrada de Doble Cubierta y Capa Única 3 en 1

Esta Máquina Formadora de Rollos de Techo y Pared de Doble Capa de Chapa de Acero de Color combina perfectamente dos máquinas de diferentes modelos, lo que ahorra espacio y es fácil de operar. Los dos modelos se eligen según las necesidades del cliente.

La Máquina Formadora de Rollos de Techo y Pared de Doble Capa de Chapa de Acero de Color consta de una plataforma de alimentación, un núcleo de moldeo principal, un mecanismo de corte, una estación hidráulica, un gabinete de control por computadora, un contador de alta precisión, etc.

Información Detallada

Desenrollador

Desenrollador manual de 5T

Características: El mandril y la base son los dos componentes del desenrollador, el mandril se encoge y expande manualmente mediante un dispositivo mecánico, después de fijar la bobina al mandril, se vuelve a colocar la bobina con el mandril juntos a la base.

Potencia: Ninguna;

Potencia de apertura y cierre de segmentos: Mecánica;

Potencia de rotación del segmento: Tracción por el sistema de conformado;

Número de segmentos: 4 piezas;

Rango de expansión del segmento: 460 ~ 520 mm;

Altura del centro del mandril: 0,65 m;

Velocidad de alimentación: depende de la velocidad de la máquina formadora de rollos;

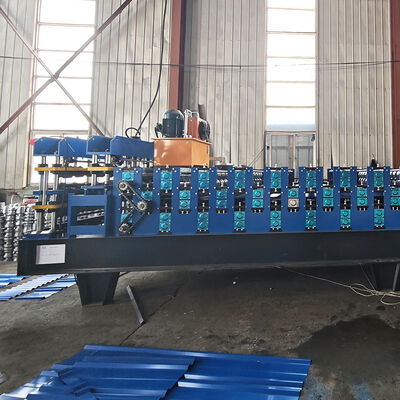

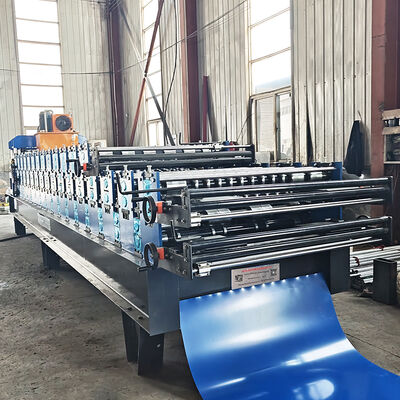

Máquina Formadora de Rollos

Rodillos: diseñados por ingenieros senior con software Auto-cad, fabricados con acero de alta calidad 45# por máquinas herramienta CNC y recubiertos con cromo duro;

Eje: fabricado con acero de alta calidad 45# por máquinas herramienta CNC;

Marco de soporte: pared de acero para guiar la base del rodamiento de la estación de conformado;

Nº de Estaciones de Rodillos: hasta 18 grupos
Material de los Rodillos: acero de alta calidad 45# pulido y recubierto con cromo HRC55-60°
Material del eje: acero de alta calidad 45# pulido y recubierto con cromo HRC55-60°

Diámetro del eje: 70 mm

Espesor del panel del marco: 14 mm

Marco inferior: acero de sección H 36#

Dispositivo de corte

Función: la acción de corte se controla por PLC. La máquina principal se detiene automáticamente y se realiza el corte. Después del corte, la máquina principal se reinicia automáticamente.

Fuente de alimentación: estación hidráulica;

Marco: marco de acero soldado;

Interruptor de carrera: interruptor fotoeléctrico sin contacto;

Corte después del conformado: cortar la chapa después del conformado en rollo a la longitud requerida;

Medición de longitud: medición automática de longitud.

Sistema Hidráulico

Estación Hidráulica

Se controla mediante una bomba de aceite de rueda dentada. Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba impulsa la máquina de corte para comenzar el trabajo de corte.

Equipo a juego: El sistema incluye un juego de tanque hidráulico, un juego de bomba de aceite hidráulico, dos tuberías hidráulicas y dos juegos de válvulas electromagnéticas.

Adopta componentes de sistemas hidráulicos de marcas líderes para garantizar la estabilidad y la vida útil, evitando fugas.

Suministra la potencia inicial al cortador a través de un tanque de aceite cerrado. Está apagado sin cortar, lo que puede ahorrar energía.

Sistema de Control Eléctrico

Medición automática de longitud: una unidad de medición de longitud que se presiona ligeramente sobre la superficie de la chapa de acero; la unidad rodará con la velocidad de movimiento de la chapa de acero y luego se activará para medir su longitud; la imprecisión de la longitud se puede corregir fácilmente.

Medición automática de cantidad;

Se utiliza PLC para controlar la longitud y la cantidad. La máquina cortará automáticamente a la longitud y se detendrá cuando se alcance la cantidad requerida;

Panel de control: Interruptor tipo botón, pantalla LED de longitud y cantidad;

Unidad de longitud: milímetro;

Función de protección contra sobrecarga del motor, sobrecorriente del sistema y cortocircuito;

Muestra la longitud total y la cantidad total producida.

¿Por qué elegirnos?

1. Somos un fabricante profesional, por lo que podemos ofrecer un mejor precio, servicio postventa y tiempo de entrega más corto.

2. Tenemos una gran capacidad de diseño y técnica, podemos diseñar y fabricar según los requisitos del cliente.

3. Nuestra fábrica ha sido aprobada con certificado ISO 9001.

4. Tenemos mucha experiencia en instalación y capacitación en el extranjero.

5. Hemos exportado con éxito nuestras máquinas a más de 90 países, todos hemos recibido buenos comentarios.

6. Ofrecemos una garantía gratuita de dos años para todos nuestros artículos.

7. Marca OEM.

Flujo de Proceso
