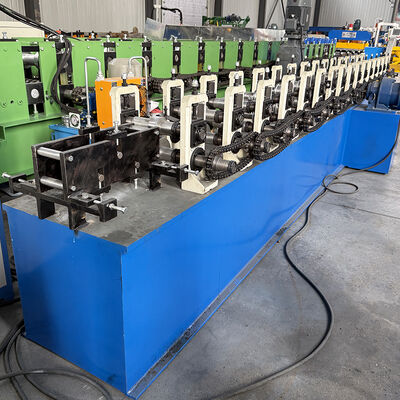

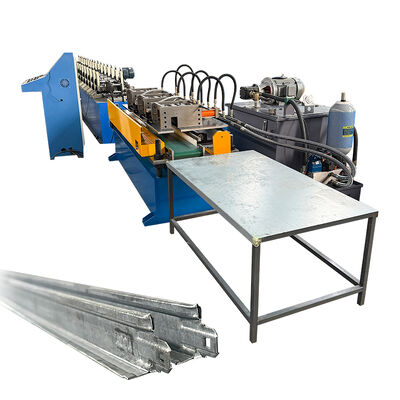

Máquina formadora de rollos de rejilla de techo cruzada T T24X26 hidráulica de punzonado de alta velocidad

Máquina de formación de rodillos en frío de rejilla T38X24 de alta velocidad

Características del producto

1Equipo de control de pantalla táctil, fácil de usar

2El acabado superficial del perfil de producción es bueno.

no daña el zinc, la capa de color no deja caer la pintura, y la forma puede

se ajuste perfectamente al dibujo de diseño en el punto 1:1.

3Los equipos mecánicos son robustos y duraderos, menos fallas y bajo costo.

los costes de mantenimiento.

4Baja tasa de desperdicio de la producción de perfiles, ahorrar costes de producción.

Este equipo se utiliza para producir el marco de la puerta, el soporte del carril de la ventana, el bastidor de almacenamiento, el deslizador del cajón, la quilla de acero ligero, la tubería, la barandilla de la carretera, etc.

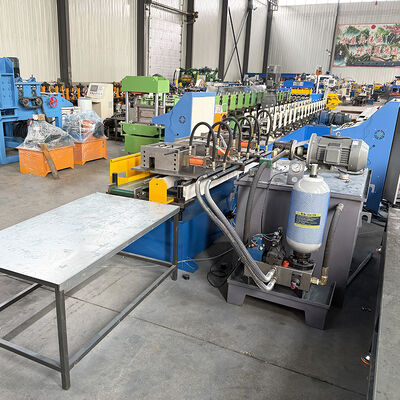

Toda la línea de producción está constituida por un bastidor de material, que forma la máquina principal y una máquina hidráulica de corte por perforación de longitud fija.No producen residuos de corte y ahorran el coste del material, con una alta eficiencia de producción.

1) Diámetro interior de la bobina del material: 450 mm-550 mm

2) Ancho máximo de la bobina: 300 mm

3) Capacidad de carga: 1,5 T

1) Material del eje:acero de alta calidad n.o 45 después del tratamiento

2) El diámetro de salida es de 50 mm

3) Material del rodillo:Cr12 pulido y revestido con cromo HRC55-60°

4)Velocidad de formación: 30 m/min

5)Poder del motor principal:5.5 kw

6) Estación de rodillos: 10-12 estaciones

7)Voltaje: 380 V, 50 Hz, 3 fases

8)Construcción del marco principal:estructura del arco conmemorativo

9) Dispositivo de control:control automático por ordenador, por PLC, fácil de operar

10) Dispositivo de corte:corte de seguimiento hidráulico ((también puede solicitar agregar un servomotor,

la velocidad de producción puede seralcanzado 40-60 m/min)

11)Transmisión:Acción de engranajes

1) material de la hoja: acero moldeado Cr12 con tratamiento de amortiguación 55-60°C

2) sistema de corte: adoptar avanzado accionamiento hidráulico, después de formar automático

corte, sin deformación, sin desperdicio, alto factor de seguridad.

Tipo: Sistema de control de frecuencia PLC con pantalla táctil

Error de longitud: ±2 mm

(sobre el elemento del aparato eléctrico, los clientes también pueden especificar la marca)

Es simple y se utiliza para cargar el producto terminado.

Duración: 6 m

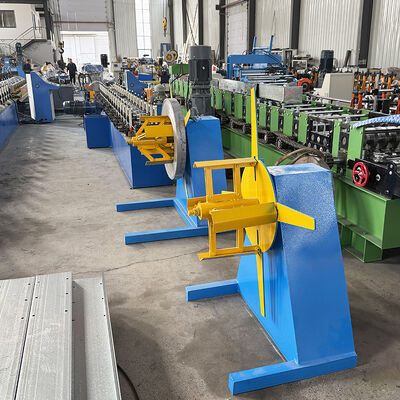

• Ancho máximo 300 mm
• Diámetro interno -460-510 mm
• Capacidad de carga máxima 1000 kg
• Tipo de operación manual Expansión manual para apretar la bobina
• Descomposición de toda la línea de accionamiento de parada mientras el descoiler está inactivo

• Estación de formación 16
• Material de los rodillos de moldeo Cr12
• Tratamiento duro de los rodillos de moldeo HRC 58-60
• El eje del rodillo Diámetro 40 mm
• Material del eje 40Cr, tratamiento térmico, refinado
• Cuadro de la máquina: soldadura de acero
• espesor de la pared lateral principal 25 mm
• Máquina accionada por juntas universales mediante caja de cambios
• Motor de formación de rodillos de 5,5 kW con controlador de inversor de frecuencia
• Caja de cambios Caja de cambios RV

• Estacionamiento de la bomba hidráulica 1 juego
• Componentes hidráulicos de Taiwán
• Protección de descarga del sistema hidráulico con enfriador de viento
• Corte de filo 2 conjuntos de ambos extremos
• Perforación del agujero de la articulación media 23sets/152.4mm
• El agujero de prueba de fuego 2 pone ambos extremos
• Estándar de molde SKD-11 Acero japonés
• Cuadro y placa del molde S45C
• Estribo de acero SKH-9 japonés
• Tratamiento de todo el molde Por corte de alambre Nc de alimentación lenta

• Cabeza automática de accionamiento mecánico
• Funcionamiento automático completo junto con la máquina de moldeado

• Conversor de frecuencia Silin, Taiwán
• PLC Fatek, de Taiwán
• La pantalla táctil de Weinview es taiwanesa.
• El corte de longitud del perfil de la máquina de formación se detiene y luego cortar
• Control de funcionamiento: interruptor de mando con pantalla táctil emg

El freno y todo eso.

(6) Suministro de energía 380 V 50 Hz de 3 fases
