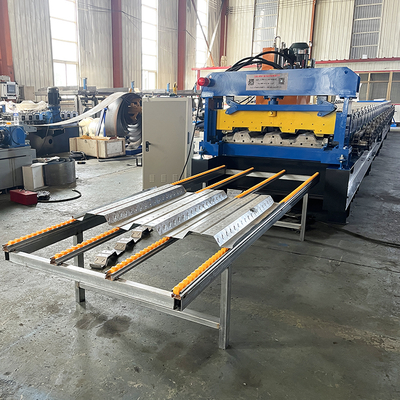

Línea de producción de perfilado en frío de paneles de piso metálicos con corte de acero hidráulico y máquina laminadora eléctrica
Especificaciones técnicas
| Artículos técnicos |
Detalles |
| Materia prima |
Tipo |
Bobinas de acero, galvanizadas, tiras de acero galvalume |
| Ancho |
Depende del diseño del perfil del piso |
| Espesor |
0.8-1.2 mm |
| Resistencia a la fluencia |
235-345 MPa o especialmente diseñado para 550 MPa |
| Hojas de estantería terminadas |
Tamaños |
Depende de los diseños del perfil de la chapa de piso |
| Longitud |
Ajustable |
| Potencia del motor |
Voltaje |
220V/380V/415V/440V |
| Motor de accionamiento |
11 KW x 2 |
| Motor de corte |
5.5 KW |
| Velocidad de producción de la perfiladora |
alrededor de 10-15 metros por minuto |
| Desbobinador |
Tipo |
Manual o automático eléctrico |
| Capacidad |
3 toneladas o 5 toneladas |
| Estaciones de perfilado |
alrededor de 33 juegos |
| Diámetro del eje de laminación |
82 mm |
| Material de los rodillos |
N.º 45 recubierto con cromo |
| Troquel de punzonado |
Acero para moldes Cr12 |
| Tipo de corte |
Con dispositivo de corte posterior |
| Sistema de control eléctrico |
PLC Mitsubishi, transductor y pantalla táctil |
| Mesas de soporte |
2 juegos |
| Tamaño de la máquina principal |
Alrededor de 16 x 1.6 x 1.6 metros |
| Peso del equipo |
Alrededor de 16 toneladas |
Proceso de trabajo

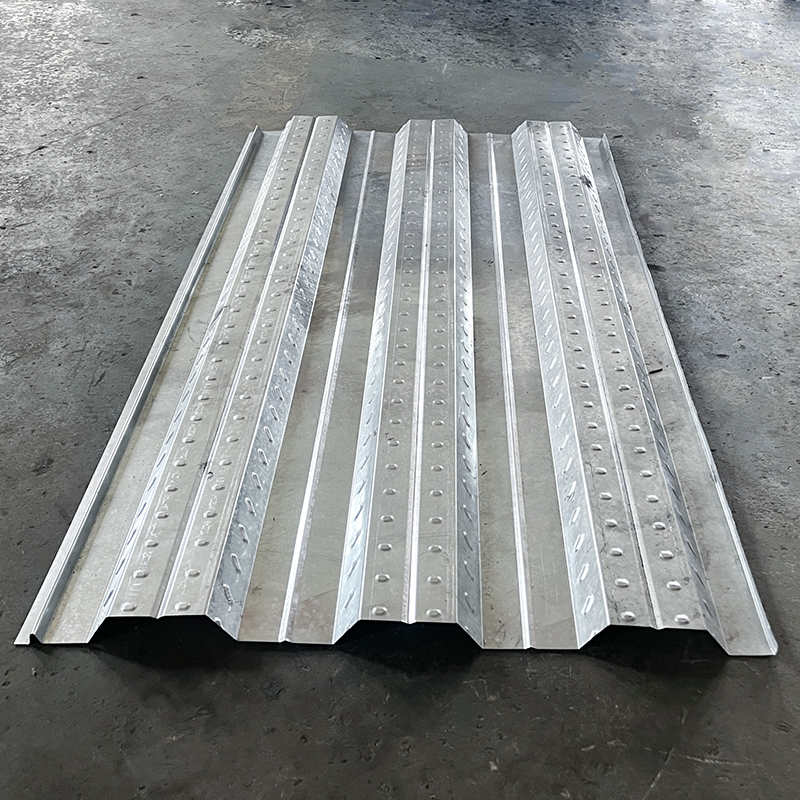

Desenrolle---Guía de la hoja---Perfilado---Corte---Cubiertas de piso terminadas en mesas

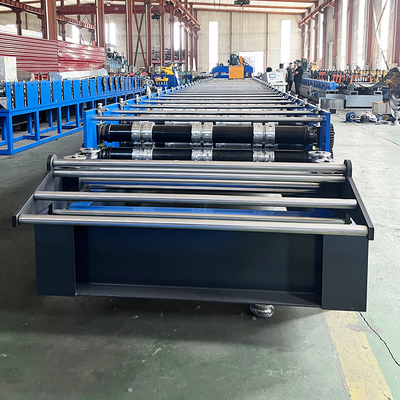

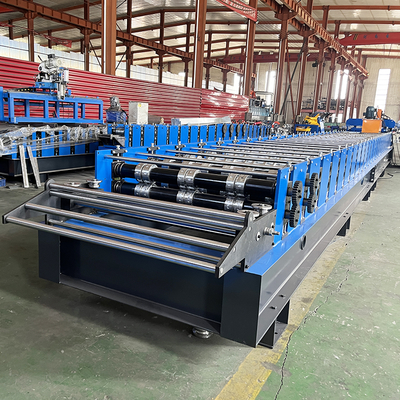

MÁQUINA PERFILADORA
(1) Espesor del material: 0.8-1.2 mm
(2) Rodillos: 26 grupos
(3) Material para rodillos: acero 45# pulido y recubierto con cromo HRC55-60°
(4) Material para el eje: acero de alta calidad n.º 45 después del tratamiento
(5) Diámetro del eje: 90 mm
(6) Grosor del panel del marco: 20 mm
(7) Marco inferior: acero de sección H 35#
(8) Potencia del motor: 2*11kw
(9) Tipo de accionamiento: cadena de 2.0＂
(10) Velocidad: 8-12 m/min
DISPOSITIVO DE CORTE
(1) Material para el módulo de corte: acero Cr12 después del tratamiento
(2) Dureza para el tratamiento térmico: HRC55 – 60°
(3) Tipo de corte: hidráulico, corte automático
(4) Potencia: 4kw
SISTEMA DE CONTROL ELECTRÓNICO
(1) Tipo: Sistema de control de frecuencia PLC con pantalla táctil
(2) Marca PLC: Delta
(3) Error de longitud: ±2 mm
(4) Idioma: inglés y chino
(5) Voltaje: 380v/50HZ, 3 fases
(depende de los requisitos del cliente)
ESTACIÓN DE BOMBA HIDRÁULICA
(1) Potencia del motor: 4 kw
(2) Tipo de aceite: aceite hidráulico 46#
(3) Marca de la bomba: marca China
(4) Ventilador de refrigeración
Instalación y formación:
① Si los compradores visitan nuestra fábrica y revisan la máquina, le enseñaremos cómo instalar y usar la máquina, y también capacitaremos a sus trabajadores/técnicos cara a cara.
② Sin visitar, le enviaremos el manual del usuario y el video para enseñarle a instalar y operar.
③ Si el comprador necesita que nuestro técnico vaya a su fábrica local, por favor, organice los boletos de ida y vuelta, la comida y el hotel y el salario diario de USD200, el costo de la visa y las cosas necesarias.
