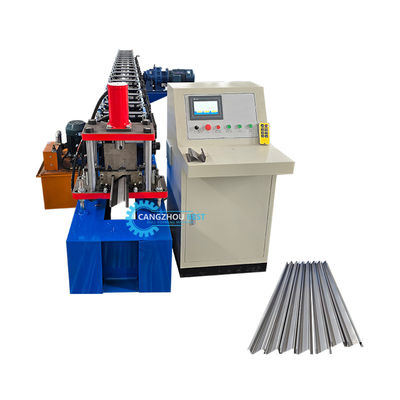

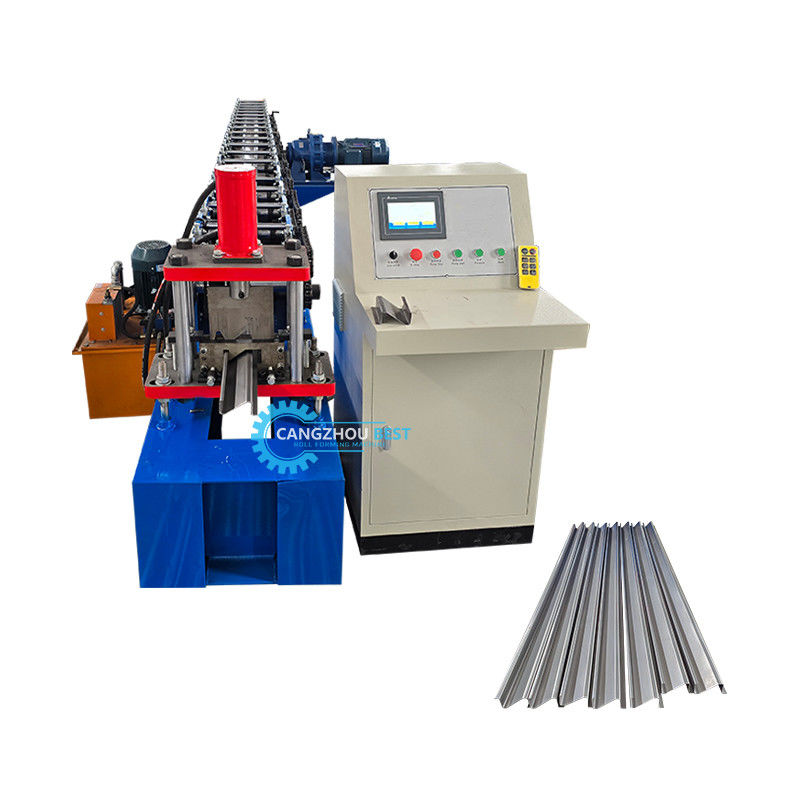

Máquina de Conformado de Rodillos para Pieza de Contacto en Forma de Z Personalizada con Sistema Vertical

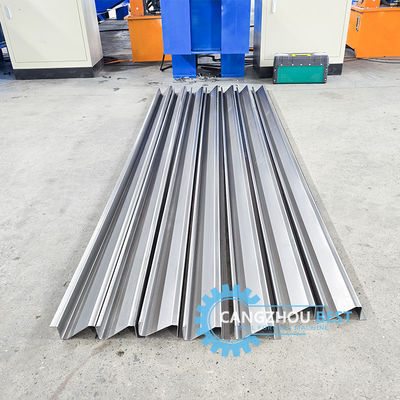

Sistema vertical máquina de moldeado de piezas de contacto en forma de Z

Flujo de trabajo
Decoiler ---- alimentación ------ formación de rollos ------ corte ---- tabla de salida

Componente de la máquina

1. Descoilero
(1) Ancho máximo: 500 mm
(2) Diámetro interno: Φ450 Φ550 mm
(3) Diámetro exterior: 1500 mm
(4) Capacidad de carga máxima: 3000 kgs

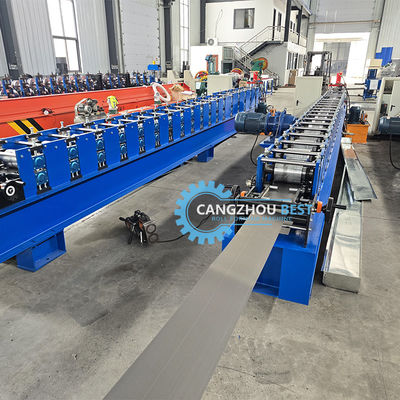

2. Máquina para formar rollos
(1) espesor del material: 1,2-2,0 mm IGPP y IG

(2) Número de estaciones rodantes: 18 grupos
(3) Material para rodillos: acero Cr 12 pulido y recubierto con cromo HRC58-62°
(4) Material para el eje: acero de alta calidad 45* pulido y recubierto con cromo HRC58-62°

(5) Diámetro del eje: 80 mm

(6) Panel de marco: 20 mm

(7) Cuadro inferior: soldadura de tubos de acero
(8) Potencia del motor:7.5kw

(9)Tipo de accionamiento: cadena

(10)Velocidad: 8-12 m/min

3 Dispositivo de desconexión

(1)Material para el corte modular:acero Cr12 después del tratamiento

(2)Dureza para el tratamiento térmico:HRC58 ± 62°

(3) Tipo de corte: cortador volador, de corte continuo

(4)Motor para soporte hidráulico: 3kw

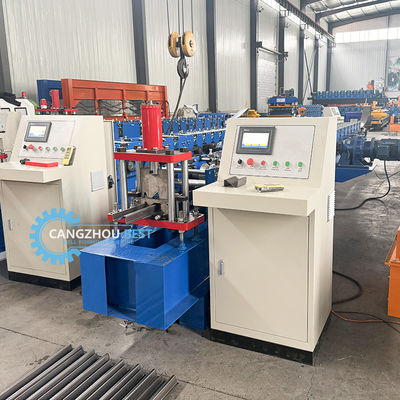

4.Cuadro de control del PLC
(1) Tipo: Sistema de control de frecuencia PLC con pantalla táctil
(2) Marca del PLC: Delta

(3) Marca del codificador: Omron

(4)Error de longitud: ±2 mm

(5)Lenguaje: Inglés y chino

(6)Voltaje: 380v/50HZ, de tres fases

(depende de las necesidades del cliente)

5.PUMPA HIDRAULICA Las bombas hidráulicasEstación
(1) Tipo de aceite: aceite hidráulico 46#
(2) Marca de la bomba: China

(3)Ventilador de enfriamiento

6. TABLA DE apoyo a la producción

(1) No hay tipo de potencia
(2)Largo: 2 m
