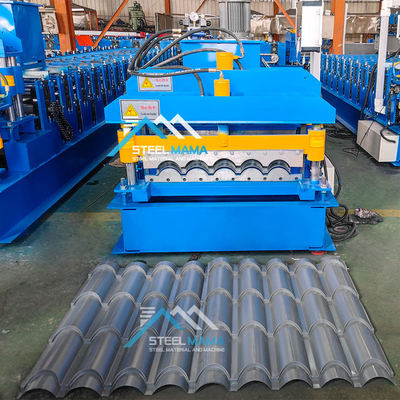

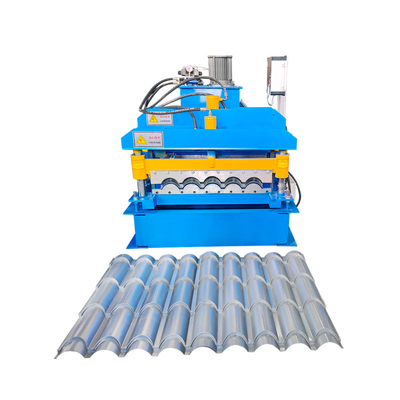

Máquina de fabricación de azulejos y láminas de techo de acero con máquina de formación de rodillos de azulejos de techo
Las diferentes máquinas de formación de paneles de techo pueden producir diferentes formas de láminas de pared de techo de acero de acuerdo con los dibujos y requisitos del perfil del cliente.las láminas de pared son nuevos materiales de construcción de diferentes espesores y coloresLos productos terminados se utilizan como techo y paredes de gimnasios, aeropuertos, teatros, fábricas, almacenes, garajes, centros de exposiciones, etc.
Parámetro principal
| Nombre |
Modelo/nombre |
Cantidad |
Descripción técnica |
| 1- Sistema de descoiler |
Decoiler automático de tipo brazo (con control ultrasónico) |
1 juego |
Tipo de brazo, expansión hidráulica, motor eléctrico libera activamente la hoja, con carro de bobina y brazo de presión. |
| 2. Sistema de formación principal |
Dispositivo de precisión |
1 juego |
1.Material del rodillo: acero n° 45 con la superficie pintada de cromo duro.
2Material del eje del rodillo: No.45
3Tipo de estructura de apoyo interior del rodillo: columna de guía
4.Motor de reducción de velocidad de engranaje cicloidal, los rodillos hacia atrás/hacia adelante accionados por cadena, parte de los rodillos superiores/inferiores accionados por engranaje
5. material de la hoja de corte Cr12 tratamiento apagado
6El material para perforar la matriz adopta el acero No.45 con tratamiento de nitruro.
|
| Dispositivo de guía de alimentación |
1 juego |
| Dispositivo de revestimiento por película |
1 juego |
| Sistema de formación de rodillos |
1 juego |
| Sistema de prensado |
2 conjuntos |
| Dispositivo de corte posterior |
1 juego |
| Cubierta de seguridad completa |
1 juego |
| 3. Sistema de salida |
Tabla de apoyo |
2 conjuntos |
Para apoyar la placa terminada |
| 4Sistema hidráulico |
1 juego |
Estación hidráulica separada para la máquina principal y el desenrollador. |
| 5Sistema de control eléctrico |
1 juego |
1Control PLC, codificador de corte automático en longitud
2. Etapa de operación: pantalla táctil + botón
3. Frecuencia de CA para ajustar la velocidad
|
Información detallada
Decoiler
Descolador manual de 5T
Características: Mandril y sótano son los dos componentes del desenrollador, el mandril se contrae expandiéndose por dispositivo mecánico manualmente, después de fijar la bobina al mandril,Luego poner de nuevo la bobina con mandril juntos en el sótano.
Potencia: Ninguna;
Potencia de apertura y cierre de los segmentos: mecánica.
Potencia de rotación del segmento: sistema de tracción por formación.
Número de segmentos: 4 piezas;
Rango de expansión del segmento: 460 ~ 520 mm;
altura del centro del mandril: 0,65 m;
Velocidad de alimentación: dependerá de la velocidad de la máquina de formación de rollos.

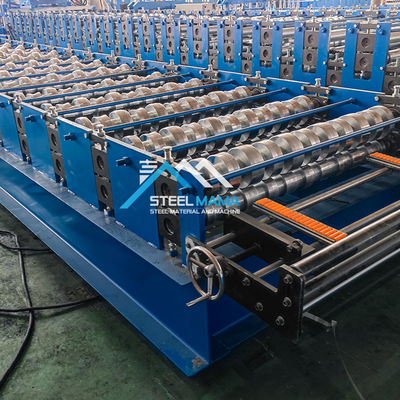

Máquina para formar rollos
Rollers: diseñados por ingenieros superiores con software Auto-cad, fabricados con acero de alta calidad 45# por máquinas herramienta CNC y recubiertos con cromo duro;
Eje: fabricado con acero de alta calidad de 45 °C por máquinas-herramientas CNC;
Cuadro de soporte: tablero de acero para guiar el sótano del rodamiento de la estación de formación.
Número de estaciones rodantes: hasta 18 grupos
Material para rodillos: acero de alta calidad 45# pulido y recubierto con cromo HRC55-60°
Material para el eje: acero de alta calidad 45# pulido y recubierto con cromo HRC55-60°
Diámetro del eje: 70 mm
espesor del panel del marco:14 mm
Cuadro inferior: acero de sección H 36#
Dispositivo de corte
Función: la acción de corte está controlada por PLC. La máquina principal se detiene automáticamente y el corte tendrá lugar. Después del corte, la máquina principal se iniciará automáticamente.
Fuente de alimentación: estación hidráulica;
Cuadro: marco de acero de soldadura;
Interruptor de tiempo: interruptor fotoeléctrico sin contacto;
Cortar después de la formación: cortar la lámina después de la formación del rollo a la longitud requerida.
Medición de longitud: medición automática de longitud.
Sistema hidráulico
Estación hidráulica
Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba impulsa la máquina cortadora para comenzar el trabajo de corte.
Equipo de encendido: El sistema incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico, dos tuberías hidráulicas y dos conjuntos de válvulas electromagnéticas.
Adoptó componentes del sistema hidráulico de primera marca para garantizar la estabilidad y la vida útil, evitar fugas.
Suministra la energía inicial a la máquina a través de un tanque de aceite cerrado. Se apaga sin cortar, lo que puede ahorrar energía.
Sistema de control eléctrico
Medición automática de la longitud: una unidad de herramienta de medición de la longitud que se presiona ligeramente en la superficie de la lámina de acero.el peaje se rodará con la velocidad de movimiento de la hoja de acero y luego sentido para medir su longitudLa precisión de la longitud se puede corregir fácilmente.
Medición automática de cantidades;
El PLC se utiliza para controlar la longitud y la cantidad. La máquina cortará automáticamente a la longitud y se detendrá cuando se alcance la cantidad requerida;
Panel de control: interruptor de tipo botón, longitud y cantidad de pantalla LED;
Unidad de longitud: milímetro.
Función de protección contra sobrecarga del motor, sobrecorriente del sistema y cortocircuito.
Indicar la longitud total y la cantidad total producida.
Flujo del proceso
Nuestra fábrica
| 1¿Cómo pedir la cotización exacta de la máquina de fabricación de marcos? |
| 1Normalmente damos la cotización exacta basada en el perfil del dibujo, así que si desea obtener la cotización exacta, por favor muéstrenos el perfil del dibujo primero. |
| 2La máquina puede diseñarse en muchos tipos y métodos, para el marco de la máquina, la marca PLC, la marca del motor, todo afectará el precio. |
| 2Las condiciones de pago: |
| 30% T/T, el saldo debe pagarse antes del envío después de la inspección. También aceptamos el pago L/C, O/A, D/P. |
| 3¿Cuál es su servicio posventa? |
| El período de garantía de la máquina es de 24 meses, si las piezas rotas no pueden ser reparadas, podemos enviar nuevas para reemplazarlas gratis, pero usted debe pagar el costo expreso usted mismo.Proporcionamos el soporte técnico para toda la vida de la máquina de moldeo de rodillos de barra en T.. |
| |
| 4¿Cómo visitar su empresa? |
| a. Vuela al aeropuerto de Beijing: En tren de alta velocidad desde Beijing Nan a Cangzhou Xi (1 hora), luego podemos recogerlo. |
| b. Vuela al aeropuerto de Shanghai: En tren de alta velocidad Desde Shanghai Hongqiao a Cangzhou Xi ((4,5 horas), entonces podemos recogerlo. |
