Industrias aplicables
Hoteles, tiendas de ropa, tiendas de materiales de construcción, tiendas de reparación de maquinaria, planta de fabricación, fábrica de alimentos y bebidas, granjas, restaurante, uso doméstico, comercio minorista, tienda de alimentos, imprenta,Trabajos de construcción , Energía y Minería, Tiendas de alimentos y bebidas, Empresa de publicidad, Otros.
|
Nombre
|

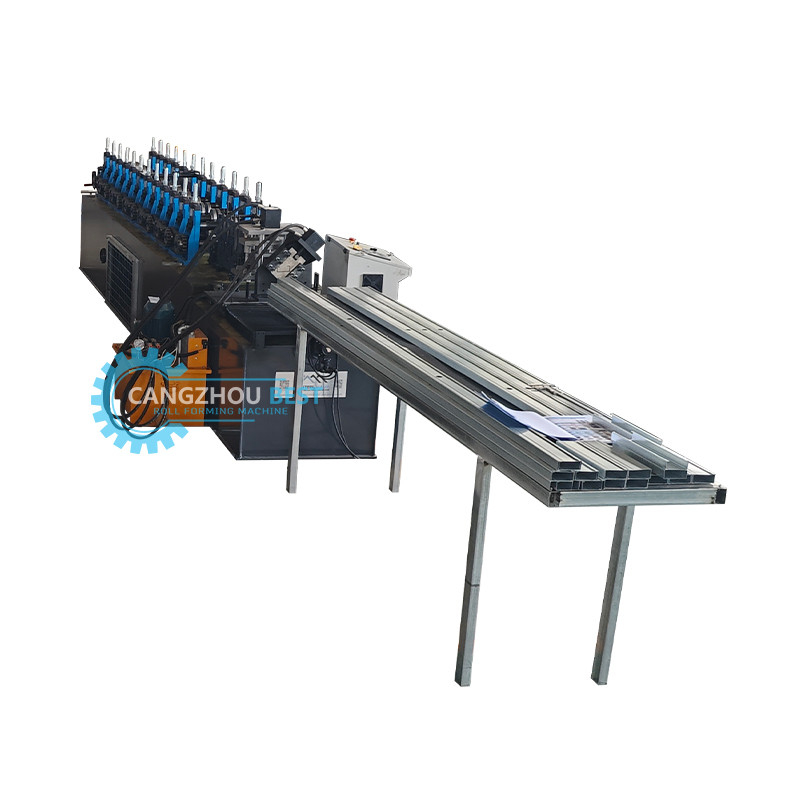

Máquina de moldeado de rodillos de canal de purlin
|
|
Materiales adecuados
|
De acero galvanizado o de acero colorado, HRB60 o equivalente
|
|
Rango de espesor
|
0.3-0.8 mm
|
|
Rango de anchura de la bobina
|
De acuerdo con su dibujo real.
|
|
Energía eléctrica
|
380 V, 50 Hz, de 3 fases
o según sus necesidades.
|
|
Dimensión
|
Aproximadamente 4,8*0,8*1,2 m ((L*W*H), según el dibujo
|
|
Cortado
|
Detener automáticamente y cortar cuando se trata de la seriela longitud.
|
|
Duración della hoja
|
Puede ajustar la longitud según sus necesidades.
Está controlado por PLC
precisión de longitud: ±1 mm.
|
Dibujo de perfil
NoFlujo de trabajo:
Decoiler ---- alimentación ---- formación de rollos ---- corte a la longitud ---- tabla de salida
M.Lista de los componentes de la acina:
| Nombre |
- No, no es así. |
Unidad |
| 1- Desenrollador |
1 |
conjunto |
| 2. Máquina de moldear |
1 |
conjunto |
| 3Dispositivo de corte |
1 |
conjunto |
| 4.Cuadro de control PLC |
1 |
conjunto |
| 5Estación de bombeo hidráulica |
1 |
conjunto |
| 6.Tabla de apoyo a la producción |
1 |
conjunto |
M.Parámetro técnico:

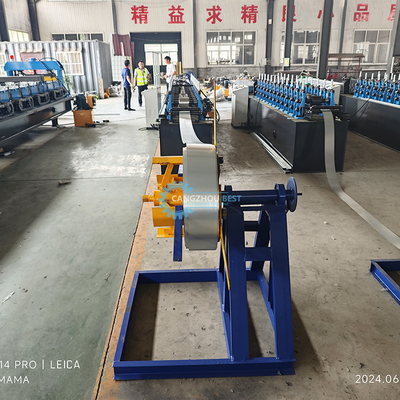

1. Descoilero
(1) Ancho máximo: 500 mm
(2) Diámetro interno: Φ450 Φ550 mm
(3) Diámetro exterior: 1500 mm
(4) Capacidad de carga máxima: 3000 kgs

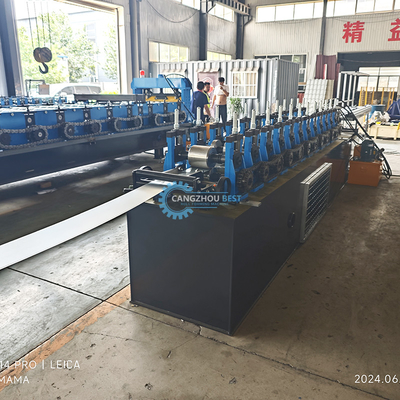

2. Máquina para formar rollos
(1) espesor del material: 1,0 mm PPGI e IG
(2) Número de estaciones de rodillos: 8 grupos
(3) Material para rodillos:acero Cr12 pulido y recubierto con cromo HRC58-62°
(4) Material para el eje: acero de alta calidad 45* pulido y recubierto con cromo HRC58-62°
(5) Diámetro del eje: 50 mm
(6) Panel de marco: 14 mm
(7) Marco inferior: acero de sección H 36#
(8) Potencia del motor: 3 kW
(9)Tipo de accionamiento: cadena
(10)Velocidad: 8-12 m/min

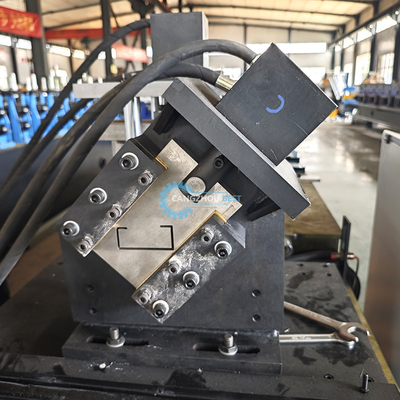

3. Dispositivo de desconexión
Material para el corte modular:acero Cr12 después del tratamiento
Dureza para el tratamiento térmico:HRC58 ¢ 62°
Tipo de corte: corte de moldes
Motor para el soporte hidráulico: 3kw
4.Cuadro de control del PLC
(1) Tipo: Sistema de control de frecuencia PLC con pantalla táctil
(2) Marca del PLC: Delta
(3) Marca del codificador: Omron
(4)Error de longitud: ±2 mm
(5)Lenguaje: Inglés y chino
(6)Voltaje: 380v/50HZ, 3 fases (depende de las necesidades del cliente)
5. bomba hidráulicaEstación
(1) Tipo de aceite: aceite hidráulico 46#
(2) Marca de la bomba: China
(3)Ventilador de enfriamiento
6. TABLA DE apoyo a la producción
(1) No hay tipo de potencia
(2)Largo: 2 m
