Máquina de moldeado de rodillos de alta calidad YX1000 para el mercado turco
Principales características
Las láminas de cubierta producidas por esta máquina de moldeado de suelo de cubierta tienen una alta resistencia con gran oleaje. Se adhiere bien al hormigón. Se utiliza en edificios altos. No solo ahorra placa de molde de acero, sino que también ahorra agua.Pero también ahorra inversiónLos paneles de piso de cubierta se utilizan para paneles de superficie de edificios altos, tiene muchas buenas ventajas, como alta onda, alta resistencia, alta atuomation, bajo costo.
Flujo de trabajo
Desenrollamiento ️ Alimentación y guía ️ Formación de rollos ️ Corte ️ Tabla de salida
Parámetros técnicos
(1) 5T Desenrollador manual
- Ancho de la alimentación: 1250 mm
- Capacidad: 5 toneladas
- Diámetro entre los elementos: 500-590 mm
- Diámetro de salida máximo: 1500 mm
- Modo de expandir y luchar: expandir y luchar por el interior manual
- Modo de alimentación: manual
- Color: azul

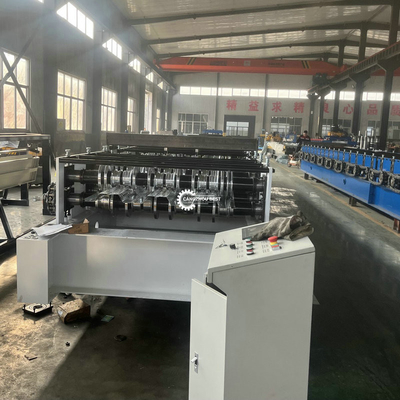

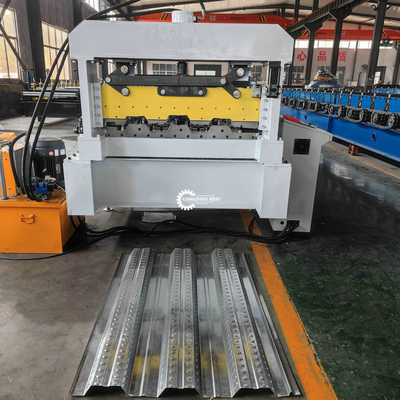

(2) Máquina principal de moldeado de rodillos

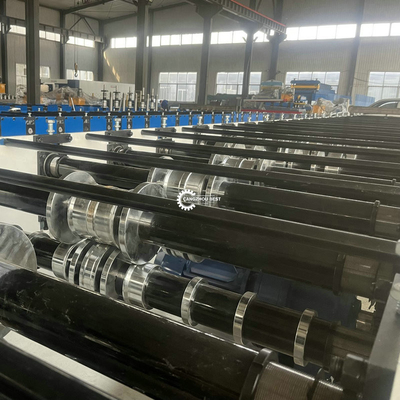

- Material del rodillo: 45# Acero con superficie cromada con dureza
- Diámetro del eje: 85 mm Material: acero 45#

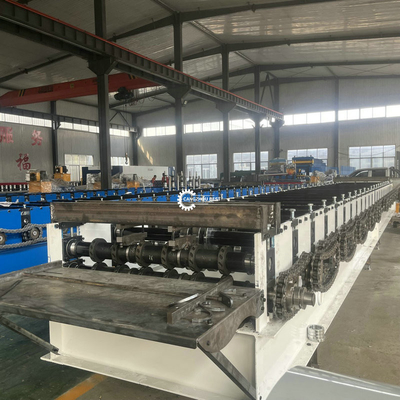

- Cadena: doble cadena de 1,0 pulgadas
- Todas las partes accionadas estarán cubiertas con una cubierta protectora
(3) Estructura de la máquina
- Cuadro principal con soldadura por vigas 350H
- Estructura de la máquina: panel de tablero de pared
(4) Sistema de corte hidráulico
- Cortar después de la formación: Cortar la hoja después de la formación de rodillos a la longitud requerida
- Utiliza dos cilindros hidráulicos para su funcionamiento.
- Material de la hoja:Cr12, dureza HRC 58-62
- Potencia de corte por hidráulica,5.5KW
- Presión de trabajo: 16Mpa ajustable
- Medición de longitud: medición automática de longitud del codificador
- Tolerancia de longitud: +/- 1,5 mm para cada pieza del producto final
(5) El gabinete de control informático
- Configuración programable de la longitud y cantidad del perfil
- Idioma del sistema operativo: inglés y chino
- Voltado, frecuencia, fase: 380V, 50 Hz, 3 fases
- Computadora utilizada para controlar la longitud y la cantidad. La máquina cortará automáticamente a la longitud y se detendrá cuando se alcance la cantidad requerida
- La inexactitud de la longitud se puede modificar fácilmente.
- Panel de control: interruptor de tipo botón y pantalla táctil
- Unidad de longitud: milímetro
- Marca del PLC: Panasonic
- Transductor: Yaskawa
- Pantalla táctil: MCGS
(6) Sistema hidráulico
- Potencia hidráulica: 5,5 kW
- Presión de trabajo: 16Mpa ajustable
- Válvula de solenoide: 1 grupo
- Aceite hidráulico: 46# aceite hidráulico
- Cuantidad: 1
Ventaja competitiva
1. seguridad de las operaciones
2. buena apariencia, alta calidad
3. precio razonable
4. Certificación CE
5. Alta resistencia
Flujo de trabajo
Decoiling---Lavado de hojas---Rollforming---Corte de hojas---Lavado de suelo acabado en las mesas
Especificaciones técnicas
| - No, no es así. |
el artículo |
Parámetros (todo depende de nuestro diseño final) |
| 1 |
Materia prima adecuada |
Tipo de producto |
Cintas de acero galvanizado y galvalume, IG, GL |
| Fuerza de rendimiento |
235 MPa (u otro acero de alta resistencia) |
| El espesor ((mm) |
0.8-1.2 |
| ancho (mm) |
Según el diseño final |
| 2 |
Capacidad del desenrollador |
5 toneladas o 10 toneladas |
| 3 |
Velocidad de trabajo del rodillo (m/min) |
Aproximadamente 6 metros/min |
| 4 |
Potencia del motor principal (KW) |
11kw x 2 |
| 5 |
Potencia hidráulica (KW) |
5.5kw |
| 6 |
Formación de grupos de rodillos |
Alrededor de 33 grupos |
| 7 |
Materia prima de rodillos ondulados |
Acero de alta calidad n° 45 revestido con cromo duro |
| 8 |
Materia prima de las hojas de corte |
Acero de molde Cr12 con tratamiento de amortiguación |
| 9 |
Sistema de control |
Mitsubishi PLC y convertidor y pantalla táctil |
| 10 |
Voltagem industrial adecuada |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 11 |
Las dimensiones de la máquina (L*W*H) |
16 x 1,6 x 1,6 metros |
| 12 |
Peso de la máquina |
Alrededor de 16 toneladas
|
Preguntas frecuentes
1¿Una máquina sólo puede producir un tamaño?
No exactamente, depende de qué perfil el cliente quiere producir.
2¿Tiene soporte técnico después de la venta?
Sí, estamos encantados de dar consejos y también tenemos técnicos cualificados disponibles para mantener la máquina en el extranjero para el taller de los clientes si es necesario.
3¿Es usted una empresa comercial o una fábrica?
Somos fabricantes, y exportamos nuestra máquina por nosotros mismos.
4- ¿Cuánto tardarían en fabricar la máquina?
Normalmente, una máquina de formación de rollos de alta precisión puede fabricarse en 40 días laborables. Si necesita máquinas con prisa, podemos fabricarlas para usted en menos de un mes.
5¿Usted ofrece personalizado?
Por supuesto, podemos diseñar la máquina de acuerdo con los requisitos y el dibujo de perfil que nos proporcione.
6¿Podemos visitar su fábrica?
Claro, bienvenido a nuestra fábrica en cualquier momento.
7¿Cómo visitar su fábrica?
En tren de alta velocidad desde Shanghai a Wuxi Este (estación de Wuxi Dong), media hora.
8- ¿Cuál es el período de garantía?
12 meses de garantía, a partir de la fecha de la instalación y puesta en marcha de los equipos en el sitio de instalación del comprador.
9¿Podemos organizar el envío?
Sí, claro, podemos organizar el envío para nuestros clientes y proporcionar servicio puerta a puerta.
