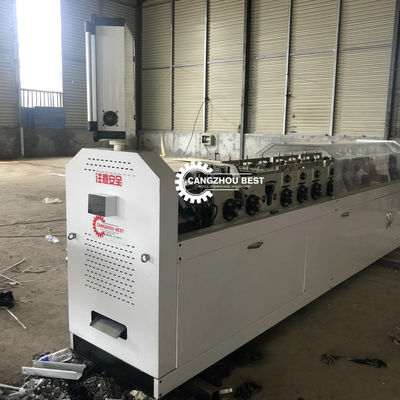

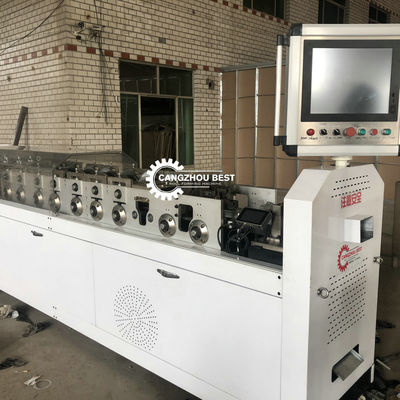

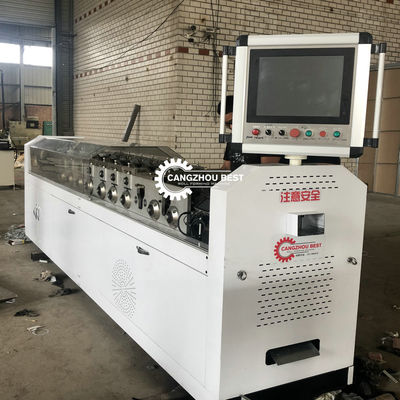

C89 140 Cuadro de acero de calibre ligero Villa CAD Máquina de moldeado de rodillos para construcción
1.Especificaciones principales:
Tamaño 89*41 mm
espesor 0,6-1,2 mm ((G300-G550 bobinas galvanizadas y alucinos)
Ancho de alimentación 182 mm
Velocidad de producción estándar 300-700 m/h
Velocidad máxima de producción 1500 m/h
Motor principal de 7,5 kW
Fuente de alimentación 380V 50Hz 3fases o según su solicitud
Estación hidráulica 5.5kw
Capacidad del tanque hidráulico: 100L
Refrigeración hidráulica: refrigeración por ventilador
Presión hidráulica: equipo informático
Cuadro y matrices de perforación: agujero de tornillo, carcasa, ranura, corte de brida, agujero de tubería, suspensión, corte
Tolerancia: +- 0,5 mm
Impresora de inyección de tinta: EC-JET
Tamaño de la máquina: 4900*1000*1500 mm
Peso: 5000 kg
Color: según su solicitud
Decoiler: de 2 toneladas, descoiler automático
Software de diseño de casas VERTEX BD
1La estructura de pared, suelo y techo se produce automáticamente, ahorrando tiempo de diseño.
2. Moldeado automático en 3D, asegura el 100% de precisión.
3Con la función de análisis del proyecto, el software puede calcular la capacidad de carga.
4.Crear un marco de trabajo mapa 3D y vista de decoración 3D.
5.Todo el marco del edificio puede ser resuelto a un dibujo de unidad independiente.
6Calcular la factura de material, incluidos el acero necesario, las placas, el material de aislamiento térmico, puertas y ventanas, tornillos y
otro material de coincidencia.
7.Crear los datos procesados incluyendo la pieza de trabajo marcada, acoplando con el equipo.
8- Cuota de mantenimiento y formación de software.
9Las tarifas de mantenimiento y soporte son de USD 2200.00/año.
Descripción del equipo
1) Desenrollador automático vertical de una sola cabeza: 1 juego
a. Utilizando un diseño de apretamiento manual, ID de bobina: 460 mm-520 mm, bobina OD: 1400 mm, carga: 2000 kg
b.Desenrollamiento automático de conversión de frecuencia
c. Potencia:2.2KW
2) Marco: Usando soldadura de placas de acero, el recocido general para el tratamiento de tensión, para garantizar el uso a largo plazo sin deformación; y
Procesamiento del centro de mecanizado CNC para garantizar la precisión dimensional.
3) Arco: el arco principal es la estructura de la caja, la caja es el procesamiento del centro de mecanizado CNC, el arco auxiliar es la estructura independiente.
4) Molde de laminación: acero cr12mov a presión, después de endurecimiento al vacío HRC60-62 ° para refinar el agujero y el extremo de la cara, torno CNC
el acabado de la superficie del rodillo.
5) Eje principal: Material para acero herramienta 40Cr, tratamiento térmico de amortiguación y templado, acabado de molienda externa
6) Sistema de accionamiento: Servomotor y conexión del reductor, entre la rueda con operación de inmersión de aceite con dientes duros de precisión, para
garantizar el uso prolongado sin desgaste.
7) Sistema hidráulico
a. Estructura de almacenamiento de energía, ahorro de energía y protección del medio ambiente
b. Componentes hidráulicos: Alemania Productos Bosch Rexroth
8) Molde de perforación
El material del modelo de la matriz se utiliza acero herramienta S45C, inserción de molde con acero de alta calidad D2 o SKD11, piezas de molde con arroz de Japón
los productos.
9) Partes eléctricas
a.Control de movimiento y PLC originales importados
b. Componentes de baja tensión de marca internacional de primera clase
10) Impresora de inyección de tinta CNC
a.Configuración de una impresora electrónica de inyección de tinta de alta calidad basada en disolventes de grado industrial, con escritura clara y sólida, fácil de imprimir
instalar
b.Tintas comunes basadas en disolventes, fáciles de comprar y económicas de usar
c.Impresiones automáticas generadas automáticamente por el software de diseño, sin intervención humana.
d.Por Frame Mac, el sistema de control de producción del fabricante LGS puede agregar cualquier información adicional, como el nombre de la empresa, el logotipo, los sitios web, etc.
¿Qué pasa?
2.Máquina que incluye:
|
|
|
|
|
|
|
|
|
|
|
|
Máquina de moldeado principal
|
|
|
|
|
Sistema de control por PLC
|
|
|
|
|
Estación de bombeo hidráulica
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.Impresora de inyección de tinta
1La escritura impresa es clara y sólida y la impresora es fácil de operar.
2La impresión se genera automáticamente por el software de diseño, sin intervención humana
3Con nuestro sistema, el cliente puede agregar cualquier información adicional, como, nombre de la empresa, logotipo, sitios web, etc.
4.El paquete estándar contiene:
El paquete estándar contiene:
1) Diseño arquitectónico
*Diseños arquitectónicos completos
* Navegador 3D con muebles y accesorios
*Herramientas para crear modelos presentables (por ejemplo, fascias, sofitos, adornos de ventanas y puertas, alcantarillado...)
2) Modelado 3D y dibujo 2D
3) Interfaces DWG, DXF, 3DS, IGES y SAT
4) Herramientas para archivar
5) Rendering abierto de GL
6) Base de datos de materiales
7) Paneles para paredes, pisos y techos y vigas para techos
* Dibujos automáticos del panel
* Dibujos de la estructura automática de las armaduras
* Dibujos automáticos de vigas y vigas
8) Lista de materiales y listas de corte
9) Apoyo y mantenimiento durante el primer año
Módulos adicionales:
- Interfaz NC estándar XML de vértice
- Modulo de diseño de las vigas verticales (normas AS/NZS)
- Vertex 3D PDF Exportación
5Envasado.
- 1.Desnudo, con paño impermeable y madera. Sistema de control de computadora importado con paño impermeable y cartón.
- 2.Esta línea de producción se mantiene gratuitamente durante 18 meses.Cuando la máquina se utiliza en China, instalaremos y depuraremos la máquina de forma gratuita; si se utiliza en el extranjero,Enviaremos al técnico profesional para el depuración.Los compradores deben asumir todos los honorarios de los técnicos que viajan al extranjero.
- 3.Todas las piezas de la máquina de moldeado de rollos es libre de mantener durante toda la vida, si en 18 meses nuestra empresa asume el costo de intercambiado la parte rota como el costo de las piezas nuevas y el costo expreso,si tiene más de 18 mesesTambién somos libres de mantener las piezas rotas, pero para enviar las piezas nuevas, el comprador debe asumir el costo expreso.
- 4.Cuando envíe la máquina de formación de rollos, también le enviaremos un conjunto de CD y especificación ((chino e inglés) con la máquina, pueden enseñarle cómo operar las máquinas.
Podemos diseñar como sus diferentes requisitos, por favor, sólo háganos saber:
En el caso de los¿Cuál es el perfil final y el tipo que exactamente quiere droduce?
(2) El¿Qué tipo de desenrollador prefiere, manual o totalmente automático?
(3) ElMaterial adecuado, acero o aluminio, anchura y grosor de la bobina.
¡Y luego, ofreceremos el mejor precio con los mejores productos y servicio para usted! ¡No dude, simplemente contáctenos!
¿Por qué nos eligió?
| *Nosotros suministramosTodo el apoyo técnico, como ingenieros, dibujos y manual de instrucciones. |
| *Nosotrosenviar uno o más ingenieros al cliente para instalar y ajustar todas las máquinas |
| * CompradorTambién puede enviar a los trabajadores a nuestro taller para aprender a conducirmáquina de moldeado de baldosas de acero ligera |
| *OfertaServicio de guía de fórmulas y compra de materias primas básicas. |
| *Nosotrospodría suministrar un proyecto llave en mano para usted. |
| *NosotrosTenemos una buena reputación de nuestros clientes tanto en el país como en el extranjero. |

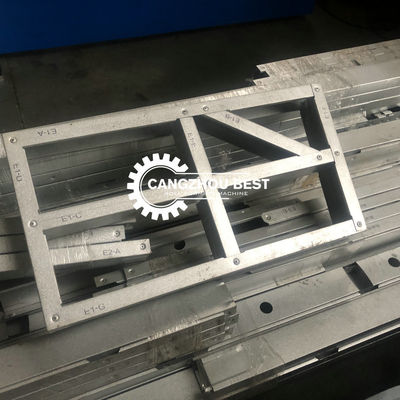

6. Fotos: ((Toda la estructura de la casa es producida por una máquina)
