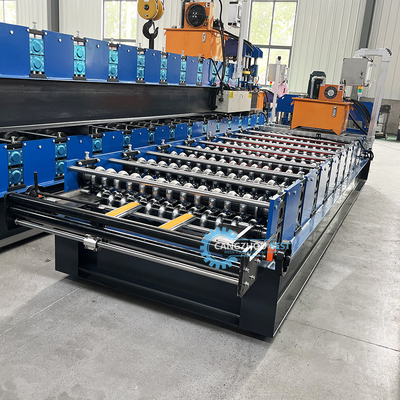

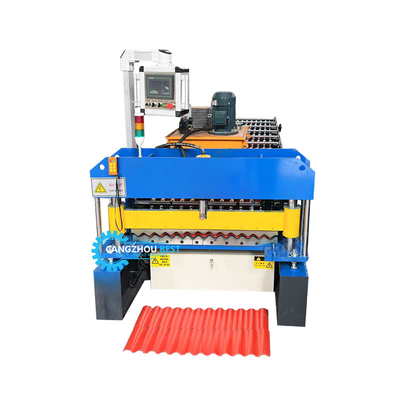

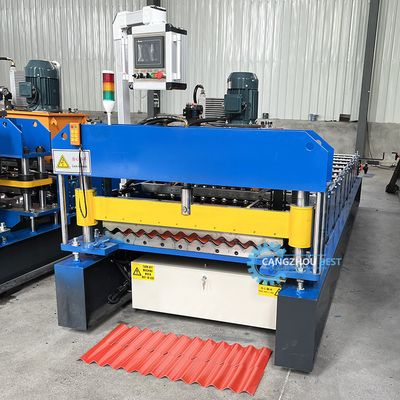

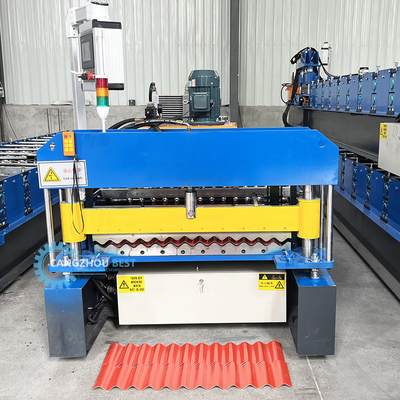

Línea de producción de maquinaria de formación de rodillos de tejado de chapa eléctrica de 3 kW de potencia
Componente de la máquina
| Decoiler |
1 juego |
| Máquina de moldeado de rodillos |
1 juego |
| Dispositivo de corte |
1 juego |
| Sistema de control |
1 juego |
| Bomba hidráulica |
1 juego |
| Cuadro de salida |
1 juego |
Decoiler
Descolador manual de 5T
Características: Mandril y sótano son los dos componentes del desenrollador, el mandril se contrae expandiéndose mediante un dispositivo mecánico manualmente, después de fijar la bobina al mandril,Luego poner de nuevo la bobina con mandril juntos en el sótano.
Potencia: Ninguna;
Potencia de apertura y cierre de los segmentos: mecánica.
Potencia de rotación del segmento: sistema de tracción por formación.
Número de segmentos: 4 piezas;
Rango de expansión del segmento: 460 ~ 520 mm;
altura del centro del mandril: 0,65 m;
Velocidad de alimentación: dependerá de la velocidad de la máquina de formación de rollos.
Parámetro principal
| Nombre |
Modelo/nombre |
Cantidad |
Descripción técnica |
| 1- Sistema de descoiler |
Decoiler automático de tipo brazo (con control ultrasónico) |
1 juego |
Tipo de brazo, expansión hidráulica, motor eléctrico libera activamente la hoja, con carro de bobina y brazo de presión. |
| 2. Sistema de formación principal |
Dispositivo de precisión |
1 juego |
1.Material del rodillo: acero n° 45 con la superficie pintada de cromo duro.
2Material del eje del rodillo: No.45
3Tipo de estructura de apoyo interior del rodillo: columna de guía
4.Motor de reducción de velocidad de engranaje cicloidal, los rodillos hacia atrás/hacia adelante accionados por cadena, parte de los rodillos superiores/inferiores accionados por engranaje
5.Material de la hoja de corte Cr12 tratamiento apagado
6.El material para perforar la matriz adopta el acero No.45 con tratamiento de nitruro.
|
| Dispositivo de guía de alimentación |
1 juego |
| Dispositivo de revestimiento por película |
1 juego |

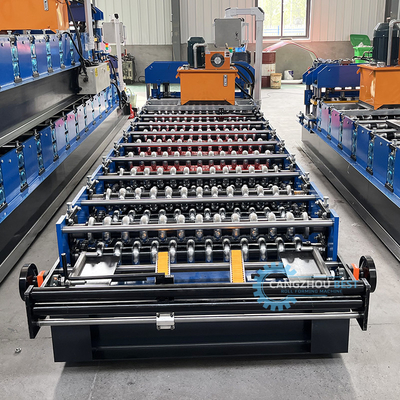

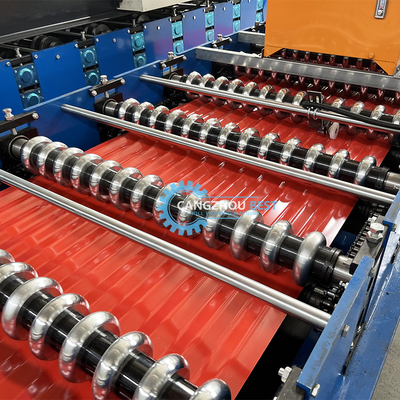

| Sistema de formación de rodillos |
1 juego |
| Sistema de prensado |
2 conjuntos |
| Dispositivo de post-corte |
1 juego |
| Cubierta de seguridad completa |
1 juego |
| 3. Sistema de salida |
Tabla de apoyo |
2 conjuntos |
Para apoyar la placa terminada |
| 4Sistema hidráulico |
1 juego |
Estación hidráulica separada para la máquina principal y el desenrollador. |
| 5Sistema de control eléctrico |
1 juego |
1Control PLC, codificador de corte automático en longitud
2. Etapa de operación: pantalla táctil + botón
3. Frecuencia de CA para ajustar la velocidad
|
Sistema hidráulico:
Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba impulsa la máquina cortadora para comenzar el trabajo de corte.
Equipo de encendido: El sistema incluye un conjunto de depósito hidráulico, un conjunto de bomba de aceite hidráulico, dos tuberías hidráulicas y dos conjuntos de válvulas electromagnéticas.
Adoptó componentes del sistema hidráulico de primera marca para garantizar la estabilidad y la vida útil, evitar fugas.
Suministra la energía inicial a la máquina a través de un tanque de aceite cerrado. Se apaga sin cortar, lo que puede ahorrar energía.
Cuadro de salida
No hay tipo de potencia
Duración: 2 m
Flujo de trabajo
Decoiler ---- alimentación ---- formación de rollos ---- corte a la longitud ---- tabla de salida
Nuestro servicio
| Servicio previo a las ventas |
Si los compradores visitan nuestra fábrica y revisan la máquina, les enseñaremos cómo instalar y usar la máquina, y también entrenaremos a sus trabajadores / técnicos cara a cara.
Sin visitar, le enviaremos el manual de usuario y el video para enseñarle a instalar y operar.
|
| Servicio postventa |
Entrenamiento para instalar la máquina, entrenamiento para usar la máquina.
Ingenieros disponibles para el servicio de máquinas en el extranjero.
Si el comprador necesita a nuestro técnico para ir a su fábrica local, por favor organizar comida y alojamiento y otras cosas necesarias.
|
Detalle del embalaje
Contenedor 1*40 GP; máquina principal desnuda y fijada con alambre de hierro en el contenedor.
2. los rodillos fueron pintados con aceite y envasados con película de plástico.
3. los aparatos eléctricos se empaquetan con una caja de madera. para el embalaje estándar de exportación.
4- Todos los componentes fijados por alambre de acero con contenedor.
