Datos del producto:
|
| Nombre: | Rollo de la hoja de la techumbre del metal que forma el dispositivo de presión de la máquina que hac | Color: | Como yourrequire |
|---|---|---|---|
| velocidad: | 8-12m/min | sistema de control: | PLC |
| Material del eje: | acero 45# | Garantía: | 2 años |
| Alta luz: | 12m / Rollo mínimo de la hoja del tejado que forma la máquina,1250 milímetros de rollo del tejado que forma la máquina |
||

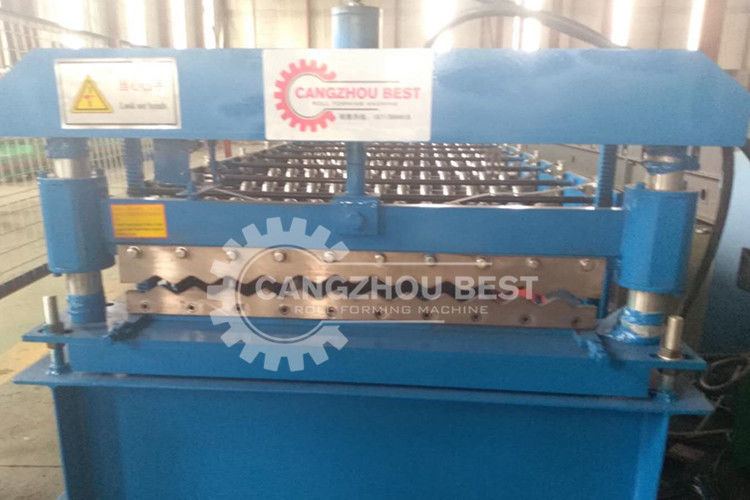

Rollo de la hoja de la techumbre del metal que forma el dispositivo de presión de la máquina que hace la máquina Manufactor
Decoiler
Max. Width: 1250 milímetros
Diámetro interno: Φ450 – Φ550 milímetro
Hacia fuera diámetro: 1500 milímetros
Capacidad de cargamento máxima: 5000 kilogramos
Tipo: Manual o hidráulico (opcional)
Rollo que forma la máquina
Rollo que forma la máquina
Rodillos: diseño de los ingenieros jefe con el software Auto-cad, manufacturado con acero del alto grado 45# por las máquinas herramientas CNC y cubierto con cromo duro;
Eje: fabricado con acero del alto grado 45# por las máquinas herramientas CNC;
Marco favorable: tablón de acero para dirigir el sótano de formación del transporte de la estación;
NO de las estaciones del rodillo: 18groups ascendente
Material para los rodillos: acero del alto grado 45# pulido y cubierto con el cromo HRC55-60°
Material para el eje: acero del alto grado 45# pulido y cubierto con el cromo HRC55-60°
Diámetro del eje: 70m m
Grueso del panel del capítulo: 14m m
Marco inferior: acero de la H-sección 36#
(1) tipo: Sistema de control de la frecuencia del PLC con la pantalla táctil
(2) marca del PLC: Delta
(3) marca del codificador: Omron
error de longitud (de 4): ±2mm
lengua (de 5): Inglés y chino
voltaje (de 6): 380v/50HZ, 3Phase (depende del requisito de cliente)
Dispositivo del cortador
Función: cizallamiento es controlada por el PLC. La máquina principal para automáticamente y el corte ocurrirá. Después del corte, la máquina principal comenzará automáticamente.
Fuente de alimentación: estación hidráulica;
Capítulo: marco de acero de soldadura;
Interruptor del movimiento: interruptor fotoeléctrico sin contacto;
El cortar después de formar: corte la hoja después del rollo que forma a la longitud requerida;
Medición de la longitud: medición automática de la longitud.
Flujo de funcionamiento
Decoiler------alimentación -------formación del rollo------corte a la longitud-----haga salir la tabla
Embalaje Detall
| (1) |
Envase de 40 GP; máquina principal desnuda y sujetada con el alambre del hierro en el envase. |
| (2) |
Todos los componentes fijados por el alambre de acero con el envase. |
| (3) |
los dispositivos de las eléctricas se embalen con el embalaje estándar de madera de la exportación de box.for |
| (4) |
los rodillos fueron pintados con aceite y embalados con la película plástica. |
| Condiciones de trabajo | |
| tamaño 1.working | los 25m los x 2m los x 4m |
| fuente 2.Power | 8.5kw |
| 3.Frequency | 50-60HZ |
| 4.Wires/cables | ² de 4-6m m (longitud según taller) |
| 5. Coste laboral | 2 trabajadores |
| 6. Herramientas | Llaves inglesas y destornillador |
| dispositivo 7.Lift | carretilla elevadora 3-5t o grúa |
| Formación de estaciones | 13-22 estaciones (según los perfiles) |
| Rodillos de la máquina | el alto grado No.45 forjó el acero, difícilmente el cromar plateado con el grueso 0.05m m Proceso de manera: el cortar--perforación--El tornear del CNC--amortiguamiento--El tornear del CNC--el cromar |
| Eje de la máquina | alto Garde No.45 acero de φ70-80mm después del tratamiento, |
| Espaciadores de la máquina | CNC que tornea en de alta precisión |
| Transportes de la máquina | Transporte de China Haerbin o transporte internacional de SKF (opción) |
| Sistema de conducción | caja de la cadena o de engranajes de 1 pulgada (opción) |
| Poder de la máquina | 3kw-11kw (según los perfiles) |
| Velocidad de trabajo de la máquina | 8-12m/min o 10-30m/min (opción) |
| La máquina ajusta el tipo | Después de la instalación de la máquina, la probaremos nosotros mismos, comparamos con el dibujo del perfil, la diferencia nos controlamos en 0.5m m |
Perfil de compañía
La mejor maquinaria de Cangzhou que fabrica el co., LTD se especializa en la fabricación de frío de gama alta del equipo que dobla formando el fabricante de equipamiento, tiene un ingeniero profesional para la dirección técnica. Los ingenieros engancharon al frío que doblaba el diseño del equipo mecánico para más que 20years, tiene una gran cantidad de concepto de diseño. Puede proveer de usuarios un tipo especial de diseño y de fabricación. Al mismo tiempo para vender el equipo para la instalación, dirección, producción, encargando servicio todo en uno.
