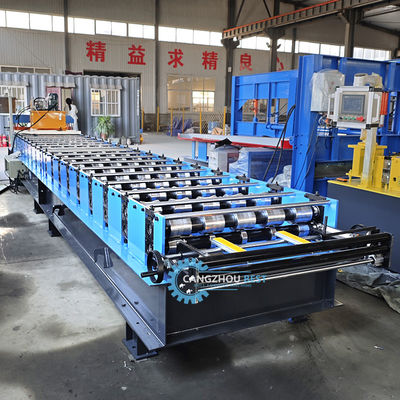

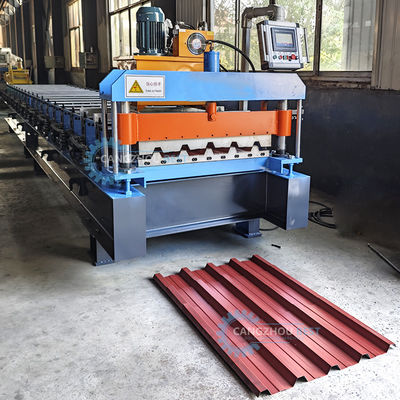

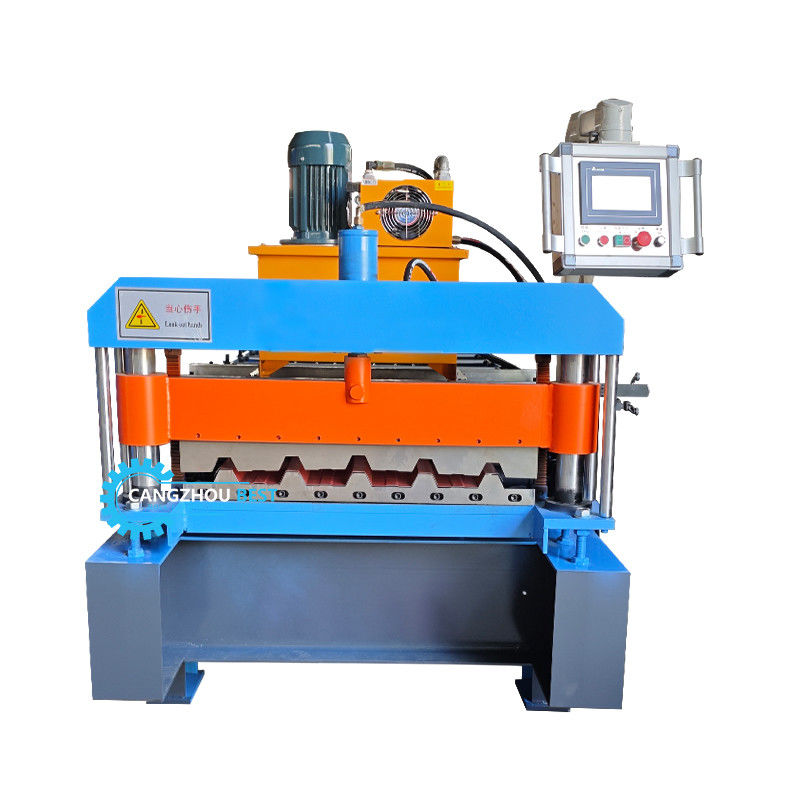

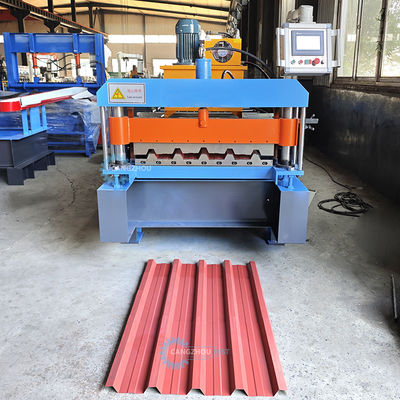

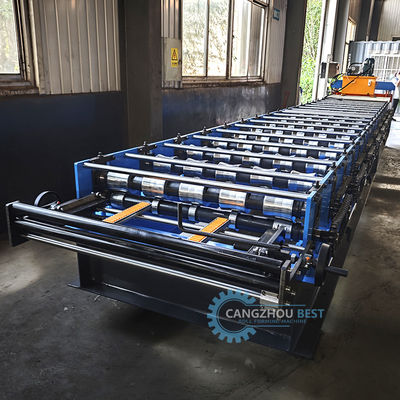

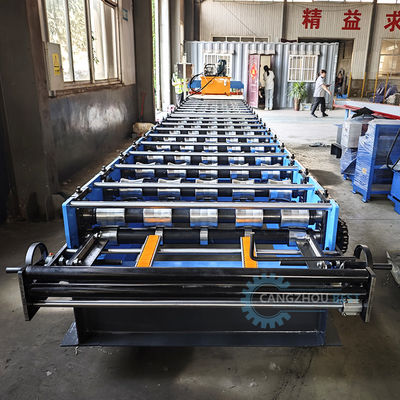

0.8mm Máquina de conformación de rollos de paneles de chapa de acero de color para la construcción
1. Información del producto:
La máquina perfiladora de tejas de chapa metálica trapezoidal es una de las máquinas más populares para la fabricación de materiales de construcción metálicos, puede producir muchos tipos de tejas/paneles trapezoidales, como el panel Ag o el panel PBR/R, que se pueden utilizar ampliamente en muchas escenas, como escuelas, gimnasios, almacenes, etc.
2. Detalles de la máquina:
| La longitud total del equipo |
Longitud 700 mm ancho 1200 mm altura 1200 mm |
| La potencia del motor |
Motor: 4kw estación de bombeo: 4Kw voltaje de trabajo 380V o personalizado |
| Velocidad de producción |
10 a 18 m/min |
| La forma de transmisión |
Transmisión por cadena de 1 pulgada |
| Bastidor |
Bastidor grande: acero de sección 350H |
| Eje |
Eje de 16 filas, eje de 70 de diámetro |
| El grosor de la placa |
14 mm |
| Conjunto de |
Acabado de tubería galvanizada, pulverización electrostática |
| Material de la rueda |
Acero 45# con cromado duro |
| La parte de moldeo |
Dividido en formación de rotación de rueda de precisión, el efecto de formación es bueno, reduce la fricción entre las ruedas y las materias primas, depuración conveniente, rápida. |
| Sistema de control numérico |
PLC Easy control king, pantalla de botón de prensa de letras, contador |
| Cizalla |
Bastidor de hierro soldado, cizalla automática de cilindro hidráulico |
| El grosor de la placa |
0.3 -0.8 mm |
| En la placa |
1220 mm |
| Accesorios |
Un manual de funcionamiento y un juego de bastidor de alimentación |
| Período de garantía |
12 meses |
Desenrollador manual
1) Tipo de trabajo: tipo pasivo
2) Estructura: Canal de acero soldado para el bastidor básico
3) Uso: Para soportar la bobina y hacer el desenrollado
4) Capacidad de carga: 5 toneladas
5) Diámetro interior: 450-550 mm (ajuste manual)
6) Ancho de la bobina: 1250 mm
7) Sistema de frenado: freno manual
Parámetros principales de la máquina formadora
Dispositivo de alimentación
Un juego de rodillos guía
Plataforma soldada de chapa de acero para transportar la chapa y alimentarla al sistema de formación de rollos
El ancho de alimentación es ajustable con las ruedas de manija
Eje de laminación
Material del eje: ACERO 45#
Diámetro del eje: 75 mm
Tratamiento de templado para evitar deformaciones y mejorar la dureza
Rodillo
Material del eje:Acero 45#
Tratamiento cromado, mejora la dureza y evita la abrasión, anticorrosión, aumento de la vida útil
Estación de laminación: 16 estaciones de laminación
Velocidad de trabajo: 0-12 m/min {4 piezas por minuto (3 m por pieza)}
Estructura de la máquina: Estructura soldada de chapa de acero
Bastidor básico de la máquina: Acero H 50# soldado
Potencia de trabajo: 5.5 kw
Espaciador de laminación: Tratamiento antioxidante
Barra de tracción: Tratamiento antioxidante
Transmisión
Por cadenas con cubierta
Nota: por favor, llene el lubricante en caso de que las cadenas se sequen
Sistema de control PLC
Marca de frecuencia: Delta (original)
Marca PLC: Delta (original)
Marca de frecuencia: Delta (original)
Tipo de pantalla: Pantalla táctil, también tiene botones en el panel
Idioma de la pantalla: Inglés/Chino
Comando de corte: Sí
Configuración de la longitud del perfil: Sí
Programa de cantidad de lotes: Sí
Parte eléctrica de baja presión: Marca Schneider
Codificar: Marca Omron
Mesa de recepción del producto
Longitud: 3 metros
Ancho: 1.25 metros
Material: Tubo cuadrado soldado
4. Proceso de producción de la máquina
Confirmación del dibujo
Después de confirmar el perfil final con el cliente, el equipo de 12 ingenieros elaboró dibujos CAD detallados y viables de las piezas; Después de 5 re-verificaciones, el gerente de producción organiza el material para todas las piezas de la máquina.
Iniciar la producción
Nuestra empresa posee 12 juegos de máquinas de torno rugosas, 20 juegos de máquinas de torno precisas y 30 juegos de máquinas de cizallamiento, todas las piezas de la máquina comienzan a fabricarse.
Inspección del producto
Nuestra empresa posee 3 juegos de máquinas de prueba dura y 4 juegos de máquinas de prueba de cromo de espesor de superficie.
Rodillo y eje: Nuestro equipo de inspección prueba el 90% de las ruedas y los ejes, confirma que todas las piezas tienen un tamaño y un rendimiento precisos después del procesamiento. Nuestro equipo de inspección prueba toda la superficie del rodillo, confirma que toda la pintura de la superficie de la pieza está por encima de 5um.
Bastidor principal y placa media: Nuestro equipo de inspección prueba la precisión de corte del bastidor principal y la placa.
Montaje de la máquina
5 trabajadores montan y sueldan un bastidor de la máquina en tres días.
Pintura de la máquina
La masilla asegura que la superficie de las piezas soldadas sea lisa, y la pintura respetuosa con el medio ambiente asegura la protección del cuerpo del trabajador y del medio ambiente.
Prueba de uso manual de la máquina
Confirmar la tolerancia de la lámina de salida dentro de 2 mm.
Producción de cortadores
De acuerdo con la lámina finalmente fabricada, confirmar el perfil preciso de la cuchilla, cuchillo de corte de acero Cr12 MOV terminado por corte por láser.
Almacenamiento
Para proteger la superficie de la máquina limpia y sin daños, pintamos de nuevo y empaquetamos con la película.
¿Por qué elegirnos?
1. Nuestra empresa posee un equipo de diseño profesional, podemos diseñar diferentes perfiles de acuerdo con las demandas del cliente.
| 2. Diseñamos y fabricamos máquinas utilizando tecnología estándar avanzada. Tenemos un estricto control sobre la calidad de las máquinas, nuestro principio es que “nunca dejar que una máquina no calificada salga de nuestra fábrica”. |
| 3. Nuestras máquinas están controladas por computadora, pantalla PLC, operación simple, operación estable y confiable, duradera y sin mantenimiento. |
| 4. Nuestras máquinas pueden utilizar chapa de acero galvanizado, chapa blindada de color o chapa de aluminio como placa de material. |
| 5. Nuestra máquina tiene una larga garantía y puede usarla sin preocupaciones después de la compra. |
| 6. Después de comprar nuestra máquina, ofreceremos piezas fácilmente dañadas de forma gratuita. |
| 7. Todos utilizan electrodomésticos de marcas conocidas. |
| 8. Sistema de control multilingüe, incluyendo español, ruso, inglés y chino. |
| 9. Equipos de enseñanza potentes con más de 12 años de experiencia laboral le ayudarán, mejorarán el diseño si no es perfecto antes de la venta. |
| 10. Servicio 24*7 horas antes y después en inglés, ruso, español y otros. |
| 5 |
. Nuestro servicio1) Soporte técnico gratuito y suministro gratuito de accesorios.
2)
Ingeniero disponible para dar servicio a la maquinaria en el extranjero.3) Se proporciona un año de garantía.
4) Orientación técnica de por vida de forma gratuita.
5) Siempre ofrecemos soporte técnico, respuesta rápida, todas sus consultas serán respondidas en 24 horas.
6.
CARACTERÍSTICA DEL PRODUCTOEjecución más eficiente y precisa de los pedidos de producción
；Alta fiabilidad del equipo；
Poco desperdicio de materiales y energía；
Alta productividad；
Materiales de alta calidad, obtenga una vida útil más larga；
Todas las piezas de la máquina se procesan con precisión, y la superficie del rodillo está cromada para garantizar que los clientes puedan obtener productos calificados al mismo tiempo, puede evitar el rayado de la pintura de la superficie del acero de color y aumentar la vida útil del rodillo；
Soluciones personalizadas de procesamiento de bobinas para resolver todos los aspectos de los problemas técnicos.
Materias primas
Para ayudar al cliente a ahorrar tiempo para encontrar un buen proveedor de materiales: Bobina de acero galvanizado pre-pintado, bobina de acero galvanizado, bobina de acero galvalume (bobina de aluzinc), bobina de aluminio, etc., podemos proporcionar directamente al cliente bobina de alta calidad con precio competitivo
Podemos producir de acuerdo a sus requerimientos.
