0.8mm Acero de color de la cubierta de la hoja del panel de rollo de la máquina de formación para la construcción
1Información del producto:

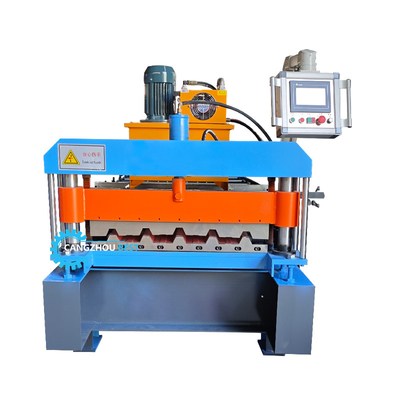

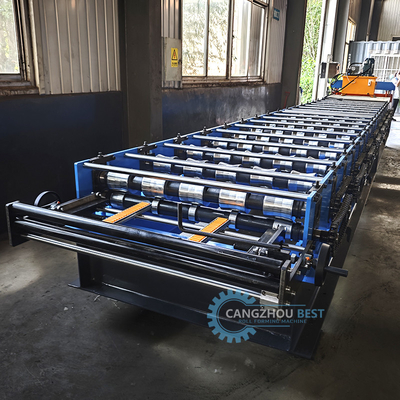

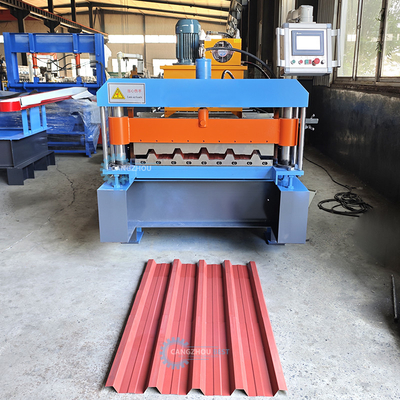

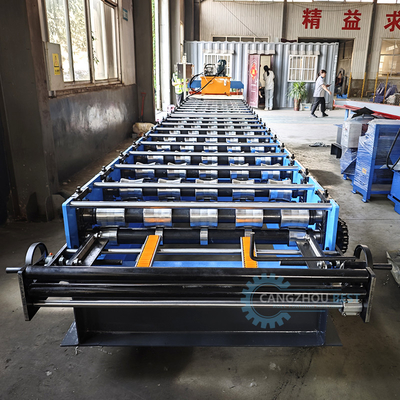

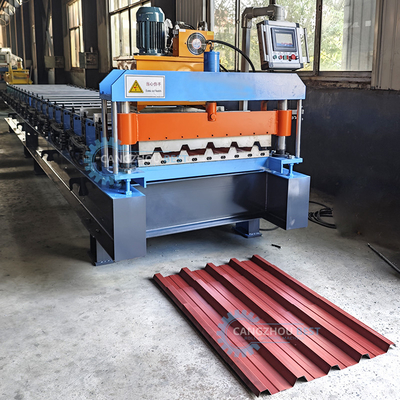

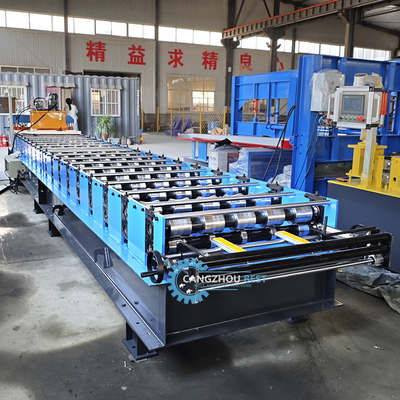

Trapezoidal Metal Roofing Sheet Tile Roll Forming Machine es una de las máquinas de fabricación de materiales de construcción metálicos más populares,puede producir muchos tipos de azulejos / paneles trapezoidales,como el panel Ag o el panel PBR/R, que puede ser ampliamente utilizado en muchas escenas, como la escuela, gimnasio, almacén, etc.
2Detalles de la máquina:
| La longitud total del equipo |
longitud 700 mm anchura 1200 mm altura 1200 mm |
| La potencia del motor |
Motor: 4kw estación de bombeo: 4Kw tensión de trabajo 380V o personalizado |
| Velocidad de producción |
Entre 10 y 18 m/min |
| La vía de transmisión |
Acción de cadena de 1 pulgada |
| el estante |
Cuadro grande: acero de sección 350H |
| el eje |
Eje de 16 filas, diámetro 70 eje |
| El espesor de la placa |
de una longitud superior a 15 mm |
| Conjunto de |
Fabricación de tubos galvanizados, pulverización electrostática |
| Material de las ruedas |
Acero y acero laminado con cromo |
| La parte de moldeo |
Dividido en formación de rotación de ruedas de precisión, el efecto de formación es bueno, reduce la fricción entre las ruedas y las materias primas, el depuración es conveniente, rápido. |
| Sistema de control numérico |
Fácil control rey PLC, letra pulsar el botón de pantalla, contador |
| el corte |
Cuadro de hierro soldado, cilindro hidráulico de cizallamiento automático |
| El espesor de la placa |
0.3 -0.8 mm |
| En el plato |
1220 mm |
| Accesorios |
Un manual de funcionamiento y un conjunto de bastidores de alimentación |
| Período de garantía |
12 meses |
Descolador manual
1) Tipo de trabajo: tipo pasivo
2) Estructura: canal de acero soldado para el marco básico
3) uso:Para sostener la bobina y hacer el desenrollamiento
4) Capacidad de carga: 5 toneladas
5) Diámetro interno: 450-550 mm (ajuste manual)
6) Ancho de la bobina: 1250 mm
7) Sistema de freno: freno manual
Principales parámetros de las máquinas de moldeo
Dispositivo de alimentación
Un conjunto de rodillos de guía
Plataforma soldada de chapa de acero para transportar la hoja y introducirla en el sistema de formación de rollos
Ancho de alimentación es ajustable con las ruedas del mango
Eje de rodadura
Material del eje: 45# acero
Diámetro del eje: 75 mm
Tratamiento de templado para prevenir la deformación y mejorar la dureza
Las demás
Material del eje:Acero 45#
Tratamiento con cromo, mejora la dureza y previene la abrasión, anti corrosión aumento de la vida útil
Estación rodante: 16 estaciones rodantes
Velocidad de trabajo: 0-12 m/min {4 piezas por minuto (3 m por pieza) }
Estructura de la máquina:Construcción soldada de chapa de acero
Cuadro básico de la máquina:50# H de acero soldado
Fuerza de trabajo:5.5 kw
El separador de rodadura: tratamiento antirruda
Rodas de tracción: tratamiento antirruda
Transmisión
¡Por las cadenas encadenadas!
Nota: por favor llene el lubricante en caso de que las cadenas se sequen
Sistema de control por PLC
Marca de frecuencia: Delta (original)
Marca del PLC: Delta (original)
Marca de frecuencia: Delta (original)
Tipo de pantalla: pantalla táctil, también tiene botones en el panel
Lenguaje de pantalla:Inglés/chino
Comando de corte: Sí
Configuración de la longitud del perfil: Sí
Programa de cantidad de lote: Sí
Parte eléctrica de baja presión: marca Schneider
Código: marca Omron
Cuadro de recepción de productos
Largo: 3 metros
Ancho: 1,25 metros
Material: tubo cuadrado soldado
4Proceso de producción de máquinas
Confirmación del dibujo
Después de confirmar el perfil final con el cliente, el equipo de 12 ingenieros elaboró detalles viables
Después de 5 revisiones, el gerente de producción dispone el material para todas las piezas de la máquina.
Inicio de la producción
Nuestra empresa posee 12 juegos de máquina de torno áspero, 20 juegos de máquina de torno preciso, y 30 juegos de máquina de afeitar, todas las piezas de la máquina comienzan a fabricar.
Inspección del producto
Nuestra empresa posee 3 juegos de máquina de prueba de dureza, y 4 juegos de grueso de superficie máquina de prueba de cromo.
Roller y eje: Nuestro equipo de inspección prueba el 90% de las ruedas y ejes, confirma el tamaño preciso de todas las piezas y el rendimiento después del procesamiento.Confirmar toda la pintura de la superficie de la pieza por encima de 5um.
Mainframe y placa media: Nuestro equipo de inspección prueba el mainframe y el corte de la placa con precisión.
Máquina de montaje
5 trabajadores ensamblan y soldan un marco de la carrocería de la máquina en tres días.
Pintura por máquina
La masilla asegura que las piezas de soldadura superficien suavemente, y la pintura respetuosa con el medio ambiente asegura proteger el cuerpo y el medio ambiente del trabajador.
Prueba de uso manual de la máquina
Confirmar la tolerancia de la hoja de salida dentro de 2 mm.
Producción de cortadores
Según la hoja de fabricación final, confirme el perfil preciso de la hoja, cuchillo de corte de acero Cr12 MOV terminado por corte láser.
Almacenamiento
Para proteger la superficie de la máquina clara y sin daños, pintamos de nuevo y empaquetamos por la película.
¿Por qué nos eligió?
| 1Nuestra empresa poseía un equipo de diseño profesional, podemos diseñar diferentes perfiles de acuerdo con las demandas del cliente. |
| 2Diseñamos y fabricamos máquinas utilizando tecnología avanzada y estándar.Nuestro principio es que nunca dejemos que una máquina no calificada salga de nuestra fábrica.. |
| 3Nuestras máquinas son controladas por ordenador, pantalla PLC, operación simple, funcionamiento estable y confiable, duradero y libre de mantenimiento. |
| 4Nuestras máquinas pueden usar chapa de acero galvanizado, placa de blindaje de color o placa de aluminio como la placa de material. |
| 5Nuestra máquina tiene una larga garantía y puede usarla sin preocupaciones después de la compra. |
| 6Después de comprar nuestra máquina, ofreceremos piezas fácilmente dañadas de forma gratuita. |
| 7Todos usan electrodomésticos de marca conocida. |
| 8Sistema de control multilingüe, incluyendo español, ruso, inglés y chino. |
| 9. Equipos de enseñanza poderosos con más de 12 años de experiencia laboral le ayudará, mejorar el diseño si no es perfecto antes de vender. |
| 10. 24*7 horas antes y después del servicio en inglés, ruso, español y otros. |
5Nuestro servicio
1) Apoyo técnico gratuito y suministro gratuito de accesorios.
2) elIngeniero disponible para el servicio de máquinas en el extranjero.
3) Se proporciona una garantía de un año.
4) Orientación técnica gratuita de larga duración.
5) Siempre ofrecemos soporte técnico, respuesta rápida, toda su consulta será respondida en 24 horas.
6.Características del producto
Ejecución más eficiente y precisa de los pedidos de producciónEl artículo 2, apartado 1
Alta fiabilidad del equipo;
Bajo desperdicio de materiales y energía;
Alta productividad;
Materiales de alta calidad, obtener una vida útil más larga;
Todas las partes de la máquina se procesan con precisión, y la superficie del rollo está cromada para garantizar que los clientes puedan obtener productos calificados al mismo tiempo,puede evitar el rasguño de la pintura de la superficie de acero de color, y aumentar la vida útil del rollo;
Soluciones de procesamiento de bobinas personalizadas para resolver todos los aspectos de los problemas técnicos.
Las materias primas
Para ayudar al cliente a ahorrar tiempo en la búsqueda de un buen proveedor de materiales: bobina de acero galvanizado pre pintada, bobina de acero galvanizado, bobina de acero galvalume (bobina Aluzinc), bobina de aluminio, etc.Podemos proporcionar directamente al cliente bobina de alta calidad con precio compatible
Podemos producir de acuerdo a sus requisitos.
