Máquina de moldeado en frío de acero de alta velocidad 20-25 m/min

Máquina de moldeado en frío de rodillos de acero C-Studs para sistemas de marco de techo y pared

Especificaciones técnicas de la línea de formación de rodillos de perfiles C

1. espesor del material en bruto: bobinas de acero galvanizado, bobinas de acero recubiertas de zinc, bobinas de acero alucinante
2. Material de producción espesor: 0,6-0,8 mm
3. Cuadro de la máquina: acero de alta calidad soldado y tratamiento de templado
4. Estructura de moldeado: estructura de pared soldada
5. Motor de formación: 5,5 kW
6. Material del rodillo: acero no 45 revestido con cromo duro ≥ 0,05 mm
7. Material del eje: acero no 45 de alta calidad
8. Diámetro del eje: 72 mm
9. Los rodamientos: rodamiento HRB (la marca china más importante)
10. Velocidad de formación de rodillos: aproximadamente 15 m/min (sin incluir el tiempo de corte)
11. Estaciones de formación de rollos: unos 13 grupos

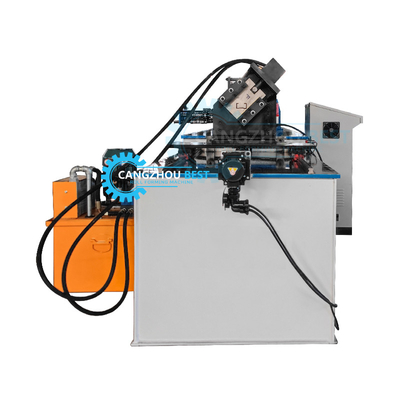

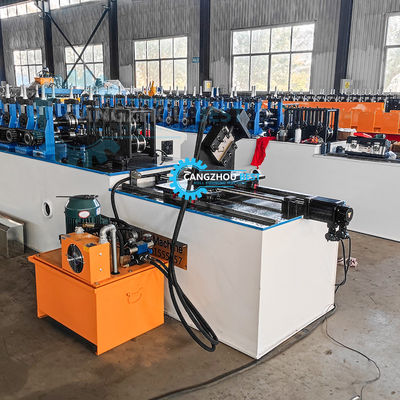

12. Tipo de corte: corte hidráulico después de la formación de rollos
13. Material de la hoja de corte: acero moldeado Cr12 con tratamiento de amortiguación, HRC58-62
14. Potencia de la estación hidráulica: 2,2 kW
15. Control eléctrico: Mitsubishi PLC, inversor y pantalla táctil
16. Tensión: 380 V o personalizada según las necesidades del cliente
17. Lista de componentes de la línea de producción de perfiles de acero C

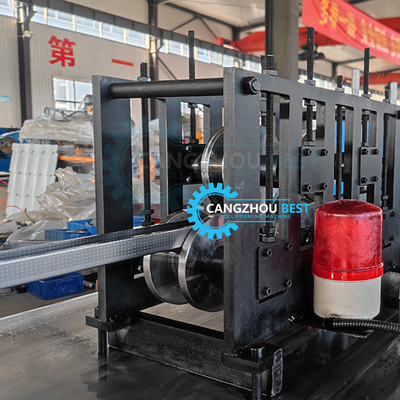

    Máquina para formar rollos
    (1) espesor del material: 0,3-0,8 mm IGPP y IG

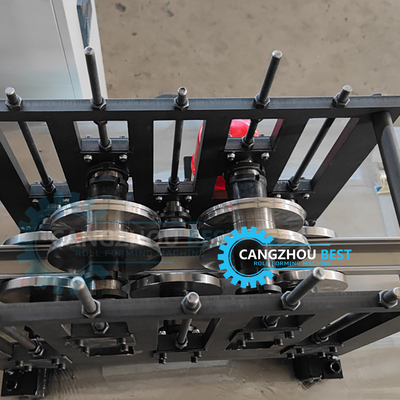

    (2) Número de estaciones rodantes: 12 grupos
    (3) Material para rodillos: acero de alta calidad 45* pulido y recubierto con cromo HRC55­60°
    (4) Material para el eje: acero de alta calidad 45* pulido y recubierto con cromo HRC55­60°

    (5) Diámetro del eje: 70 mm

    (6) espesor del panel del marco: 14 mm

    (7) Marco inferior: acero de sección H 35#
    (8) Potencia del motor: 3 kW

    (9)Tipo de accionamiento: cadena de 1,0"
    (10)Velocidad:15 m/min

    (11)Predicho cortador

Instalación y formación:

1 Si los compradores visitan nuestra fábrica y comprueban la máquina, le enseñaremos cómo instalar y usar la máquina, y también entrenaremos a sus trabajadores / técnicos cara a cara.
2 Sin visitar, le enviaremos un manual de usuario y un video para enseñarle a instalar y operar.
Si el comprador necesita que nuestro técnico vaya a su fábrica local, por favor organice boletos de ida y vuelta, comida y hotel y salario diario USD200, costo de la visa y las cosas necesarias.

Dibujo de perfil de C Shape Stud y U ShapeTrack para referencia
