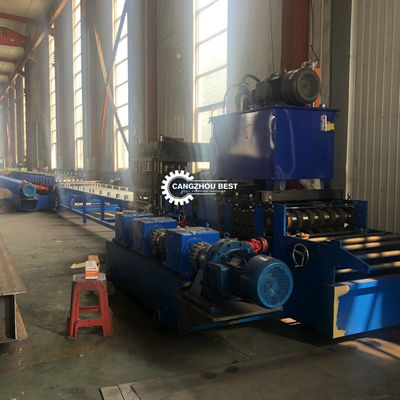

Barandilla de la carretera de la cerca 30kw de la autopista que forma la máquina 15m/Min

1. Decoiler
Con dos afiló las abrazaderas abultadas eléctricas, y su capacidad de carga es 8 toneladas. El diámetro interno del material del rollo es cerca de 500 a 600m m, el diámetro máximo de la bobina de acero es 1800m m. El poder del motor de la abrazadera es 2.2kw con el motor normal de 4 polos. Adopte el reductor de velocidad ZQ250, su ratio de la velocidad es 31: 5.
máquina 2.Leveling
Nivelador del siete-rodillo del tablón con la nivelación del pellizco del dos-rollo y del cinco-rollo. La nivelación del diámetro del rodillo es 110m m. La máquina de nivelación antes y después tiene rollo vertical de la guía. Puerto de entrada de la alimentación equipado de los rollos del pellizco.
material: 40Cr, dureza apagada: HRC48°~52°, poder del motor: 7.5kw, motor normal de 6 polos, reductor de ZQ350speed, ratio de la velocidad: 20:49, freno de los pararrayos φ200.

máquina 3.Punching
Adopte la punzonadora hidráulica de la cuatro-columna YL32-315, y el poder hidráulico del motor de la estación es 22kw. Un sistema de dos placas de la barandilla de las ondas que perforan el corte muere, diseño y proceso principalmente según los dibujos del estudio de los usuarios. El material de los partes movibles del molde y del microprocesador del émbolo es acero de aleación de Cr12MoV. La punzonadora antes y después equipada del rollo ajustable de la guía. (material del rollo de la guía: Cr12MoV, dureza: HRC58º~60º) además, él también equipado de un sistema del microprocesador de repuesto de la cuchilla y del émbolo.

4.rapid que alimenta el mecanismo material
Tiene dos pares de alimentadores y requiere dos se convierte en uno.
pellizco automáticamente, poder del motor: 2,2 kilovatios, reductor de velocidad ZQ250, compresión de la mano-vuelta

dispositivo de Longitud-medición 5.Photoelectric
número: dos pares, cortados longitud: 4320m m, exactitud de la longitud <>

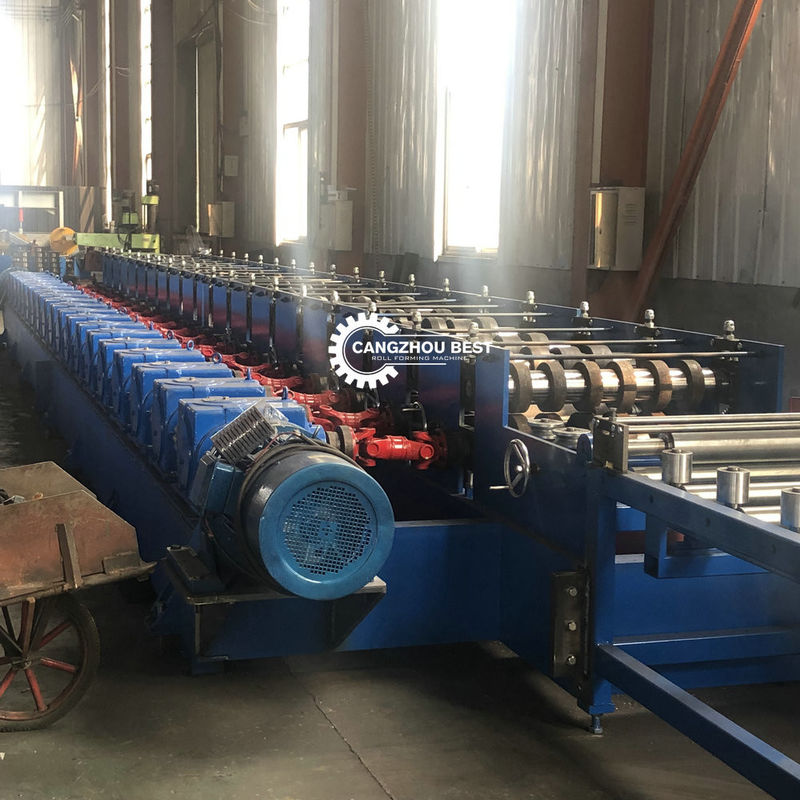

6. Motor de formación principal
Esta unidad incluye 11 procesos que moldean con la estructura abierta independiente del arco.
La anchura de extensión mecánica: 550m m.
Material del arco: HT200, moderado.
El tamaño seccionado transversalmente de la columna: 80 x 70, con suficiente fuerza y garantía de calidad confiable. Números verticales del rodillo de guía: 3
Diámetro del rodillo del rodillo de guía vertical: 80
Material: 40Cr de acero, apagado y moderado.
Llevar el tipo: La superficie fijada 7216, regulación 32216, cada uno tiene 4.
Números de caja de engranajes de dual-AXIS: 1
Números de caja de engranajes de transmisión del solo-eje: 9
Módulo biselado: M=9
Material de la caja de engranajes: HT200.
Poder del anfitrión: 45KW r, velocidad electromágnetica que regula,
Reductor de velocidad: ZQ650
Ratio de la velocidad: 48,57
Utilice la impulsión de cadena doble de 1 pulgada entre la caja de engranajes de transmisión; eje de transmisión universal entre los ejes de rodillo, y el tipo universal is140-275 del eje de transmisión. Utilice la impulsión de cadena dual de 1,5 pulgadas entre el reductor de velocidad.

molde 7.Forming

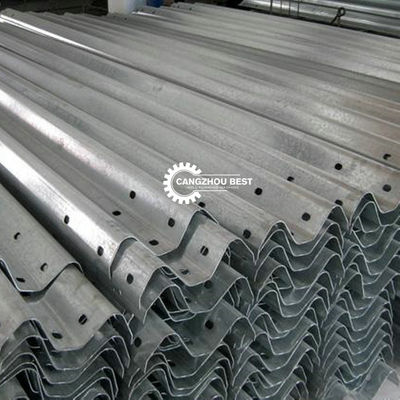

Un sistema de formación del rollo de la placa de la barandilla de dos ondas muere, diseñado y procesado según el estándar nacional. El material es GCr15, y la dureza de amortiguamiento total es HRC58°~ 62°.

8.material que recibe la plataforma
Tipo estación de recepción del material, longitud de los 5m, del rodillo de acero 6# soldada con autógena.

sistema 9.Control
Sistema de control común. Puede control manualmente y automático la armonía de diversas partes de la cadena de producción entera.

10.Others
El poder del total del equipo es 78.9Kw, con la longitud de 30000m m * de 4000m m * anchura. La altura rodante máxima es 85m m, el grueso rodante máximo es 4.0m m, y la velocidad máxima del balanceo es 3 ~ 12m/min. que los materiales estructurales del asiento de la soldadora deben cumplir los requisitos, soldadura debe estar hasta el estándar nacional. El equipo después de la limpieza del moho se debe en primer lugar cubrir con la pintura antioxidante especial de acero que cubre completo, y después cubrir con el abrigo de alta calidad. La pieza de rotación debe ser dividida advirtiendo color.
