Datos del producto:
|
Nombre del producto: | Perfil galvanizado del canal de la lluvia del metal que lamina formando la máquina con control del P | Velocidad de la máquina: | 8-12m/min |
---|---|---|---|
Dimensión de la máquina: | los 5.5mx1mx1.4m | Poder de la máquina: | 3kw+3kw |
Sistema de Control: | PLC | Tipo del corte: | Hidráulica |
Presionar el tipo: | Hidráulica | ||
Alta luz: | Máquina formadora de rollos en frío,rollo del perfil que forma la máquina |

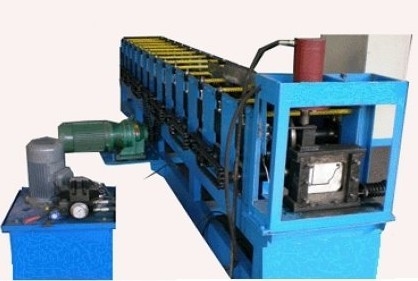

Perfil galvanizado del canal de la lluvia del metal que lamina formando la máquina con control del PLC
Podemos producir el canal del canal de la dobladora de la dobladora para usted, somos una de nuestras máquinas principales, nosotros somos fabricante profesional de diversas máquinas de doblez del canal del canal. Es hoy ampliamente utilizado en el edificio, especialmente el edificio del chalet. El camino no sólo tiene la función de la decoración, pero también tiene la función de recoger el agua de lluvia. Hay muchos diversos tipos de canales, atados varios dibujos de la zanja para la referencia, tiene por favor un control.
Componentes de la máquina
De-mecanismo de botes giratorios------------------------------------------1set
Formación de la máquina--------------------------------1set
Dispositivo del corte -----------------------------------1set
Caja de control del PLC ---------------------------------1set
Estación de la pompa hydráulica-------------------------1set
Tabla de la ayuda de la producción-----------------------1set
Parámetro técnico
1 | Tipo material | Acero del color o acero galvanizado |
2 | Grueso material | 0.2-0.8m m |
3 | El tamaño del panel | Puede producir según el perfil |
4 | Formación de velocidad | 8-12m/min |
5 | Anchura material | Puede producir según el requisito del ur |
6 | La anchura eficaz | Puede producir según el requisito del ur |
7 | Uso | Hoja del tejado |
8 | La dimensión | 6800*1200*1300m m |
9 | Formación de la estación | 10 |
10 | Diámetro del rodillo | 76m m |
11 | Soporte | Soldado con autógena con 36#I-steel |
12 | Material de ejes: | 45#steel con haber acabado áspero y después haber refinado acabado |
13 | Alimentación principal | 3kw |
14 | Energía hydráulica | 3kw |
15 | Sistema del corte | Corte hidráulico |
16 | Voltaje | 380V 50Hz 3Phase |
17 | Transmisión | Transmitido por el cadena-soporte |
18 | Material de la cadena | 45#steel con el tratamiento térmico de HRC45-50° |
19 | Material de rodillos | Revestido de acero de alta calidad 45# con el cromo duro 0.05m m |
20 | Material del estante | Termine la estructura soldada con autógena A3 del grueso de la placa de acero 18m m |
CAJA DE CONTROL DEL PLC
(1) tipo: Sistema de control de la frecuencia del PLC con la pantalla táctil
(2) marca del PLC: Delta
(3) marca del codificador: Omron
(4) error de longitud: ±2mm
(5) lengua: Inglés y chino
(6) voltaje: 380v/50HZ, 3Phase (depende del requisito de cliente)
ESTACIÓN DE LA POMPA HYDRÁULICA
(1) poder del motor: 3 kilovatios
(2) tipo del aceite: aceite hidráulico 46#
(3) marca de la bomba: Marca de China
Condiciones de trabajo | |
1. tamaño de trabajo | el 15m los x 2m los x 4m |
2. Fuente de alimentación | 6kw |
3. Frecuencia | 50-60HZ |
4. Alambres/cables | ² de 4-6m m (longitud según taller) |
5. Coste laboral | 2 trabajadores |
6. Herramientas | Llaves inglesas y destornillador |
7. Levante el dispositivo | carretilla elevadora 3-5t o grúa |
Fotos
Installion
① si los compradores visitan nuestra fábrica y comprueban la máquina, le enseñaremos a cómo instalar y utilizar la máquina, y también entrenamos a sus trabajadores/técnico cara a cara.
② sin visitar, le enviaremos al usuario manual y video para enseñarle a instalar y a actuar.
El ③ si el comprador necesita a nuestro técnico ir a su fábrica local, arregla por favor el tablero y alojamiento y otras cosas necesarias.
RFQ
Paso 1: Díganos sus requisitos
Paso 2: Quoataion será enviado basado en su requisito. La solución será recomendada a usted como la alternativa
Paso 3: Negocie y el confrim cada uno los detalles para las mercancías, negociando términos y así sucesivamente, consigue el acuerdo y firma el contrato.
Paso 4: Anticipo y producción
Paso 5: La fábrica examina mercancías rectifica y reforma para cumplir los requisitos del contrato.
Paso 6: Pago y envío de la balanza
Paso 7: Dando ficheros de envío para ayudar a clientes a conseguir mercancías de transportador a tiempo.
Paso 8: Los clientes consiguen mercancías y entran tiempo de la garantía.
